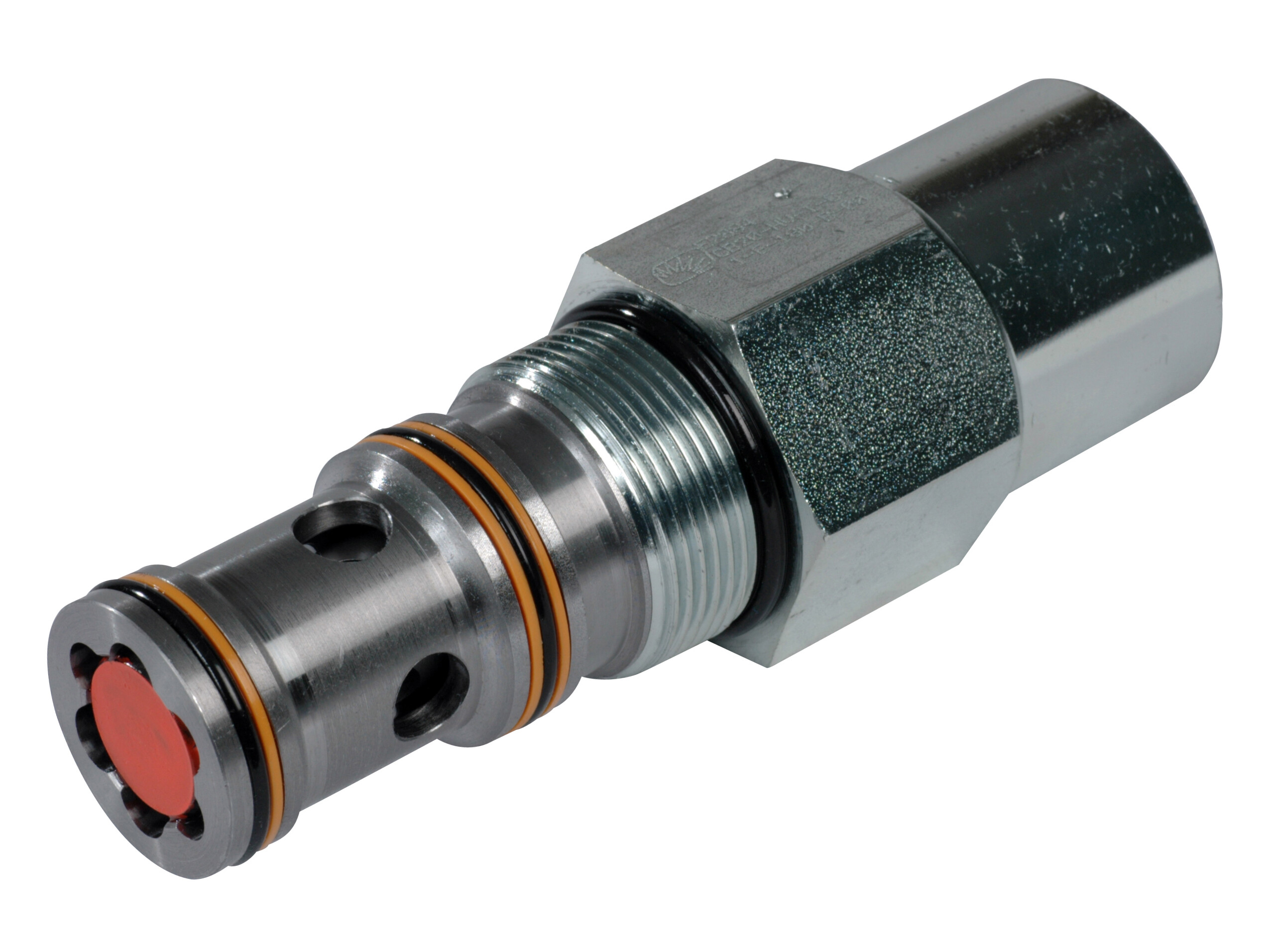

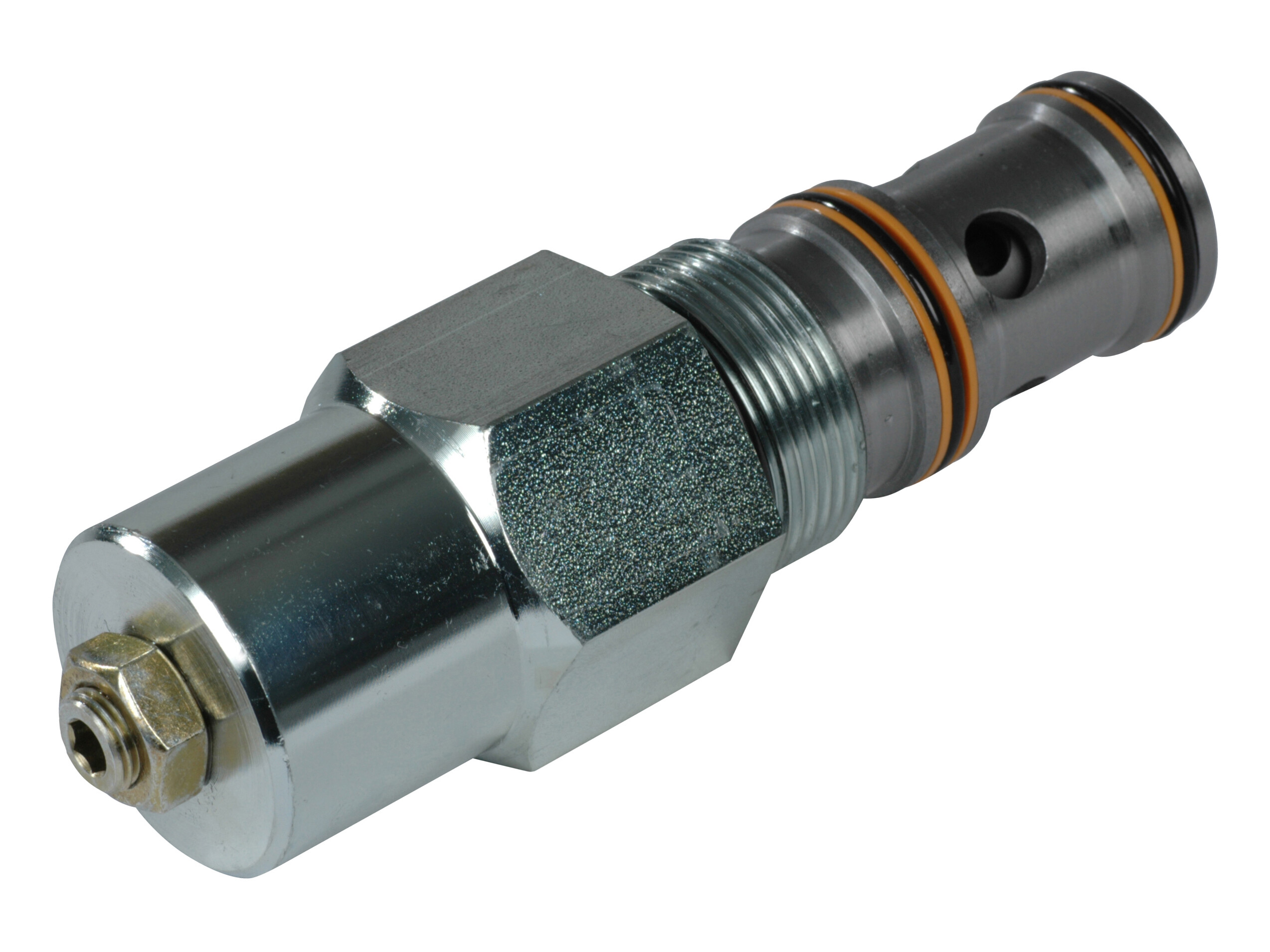

SB-ventil 266l/m 70-345bar 10:1 CB20-HV-1-C-1-E-180-B-00
CB20-HV Hydraulisk Ventileret Ventil
Operation
CB20-HV: Counterbalance ventil, 20-størrelse, hydraulisk vent. Dette er en 3-portet, ekstern pilot, patronstil, lav lækage enhed. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.
Anvendelser
Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
Partnumber:
83034222
Package size:
0 pcs
Min. order quantity is:
1 pcs
Brand Name
Danfoss
Cavity
CP20-3S
Contamination level max.
20/18/14 - ISO 4406
Flow rate nominal LMin
266 lpm
Model code
CB20-HV-1-C-1-E-180-B-00
Oil viscocity recommended
12 - 54 cSt
Pilot ratio
10:1
Pressure max.
345 bar
Pressure setting max.
345 bar
Pressure setting min.
70 bar
Torque tightening
217 - 231 Nm
Förpackningsstorlek
0 pcs
Streckkod
5704334468240
Bruttovikt
1,82 Kg
Nettovikt
1,82 Kg
Ursprungsland
ITA
Intrastat artikelkod
84812010
CB20-HV Hydraulisk Ventileret Ventil
Operation
CB20-HV: Counterbalance ventil, 20-størrelse, hydraulisk vent. Dette er en 3-portet, ekstern pilot, patronstil, lav lækage enhed. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.
Anvendelser
Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
