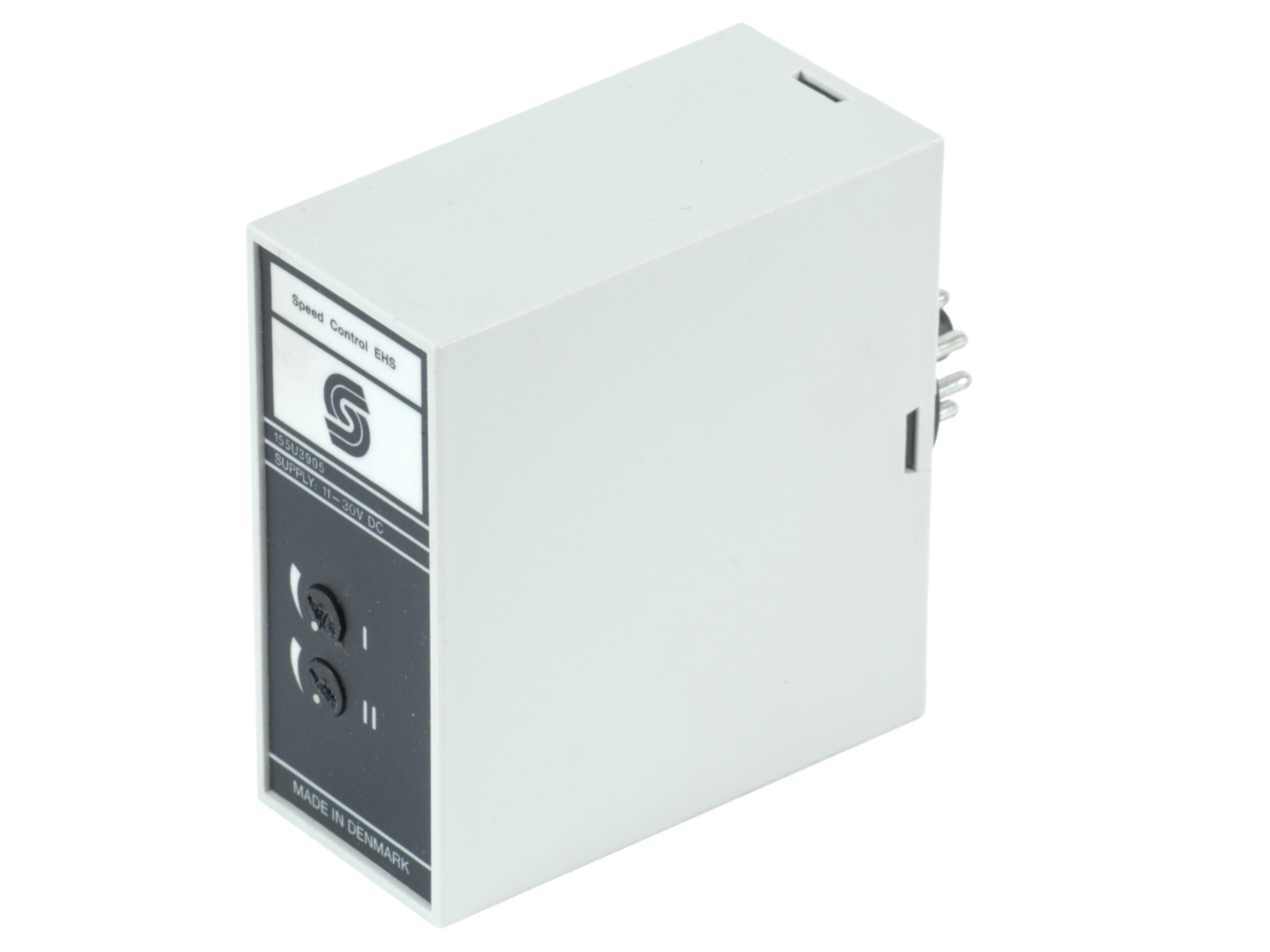

155U3905 - EHS electronic speed control

EHS Elektronisk hastighedskontrol.

EHS anvender et elektrisk pulssignal fra en roterende bevægelse som f.eks. omdrejningshastigheden af en aksel eller et køretøj. Pulssignalet konverteres til et proportionalt signal som via port A kontrollerer flowet og hastighed af en hydraulikmotor. EHS giver også muligheden for ubegrænset flowregulering. EHS og PVG skaber sammen et variabelt elektrohydraulisk gear. EHS kontrollerer flowet fra proportionalventilen i relation til frekvensen af det elektriske signal fra omdrejningstællerens sensor. EHS indeholder 2 potentiometre der anvendes til at justere den frekvens der giver maksimum bevægelse af proportionalventilen og kompensere for lækage i selve det hydrauliske system. Et eksternt forbundet potentiometer muliggør den ubegrænsede regulering af forholdet mellem frekvens og flow. Når en frekvens tilføres EHS, reagerer proportionalventilen omgående ved at regulere det tilhørende flow. For at sikre linearitet mellem frekvens og flow, kompenserer EHS for proportionalventilens progressive karakteristik.
