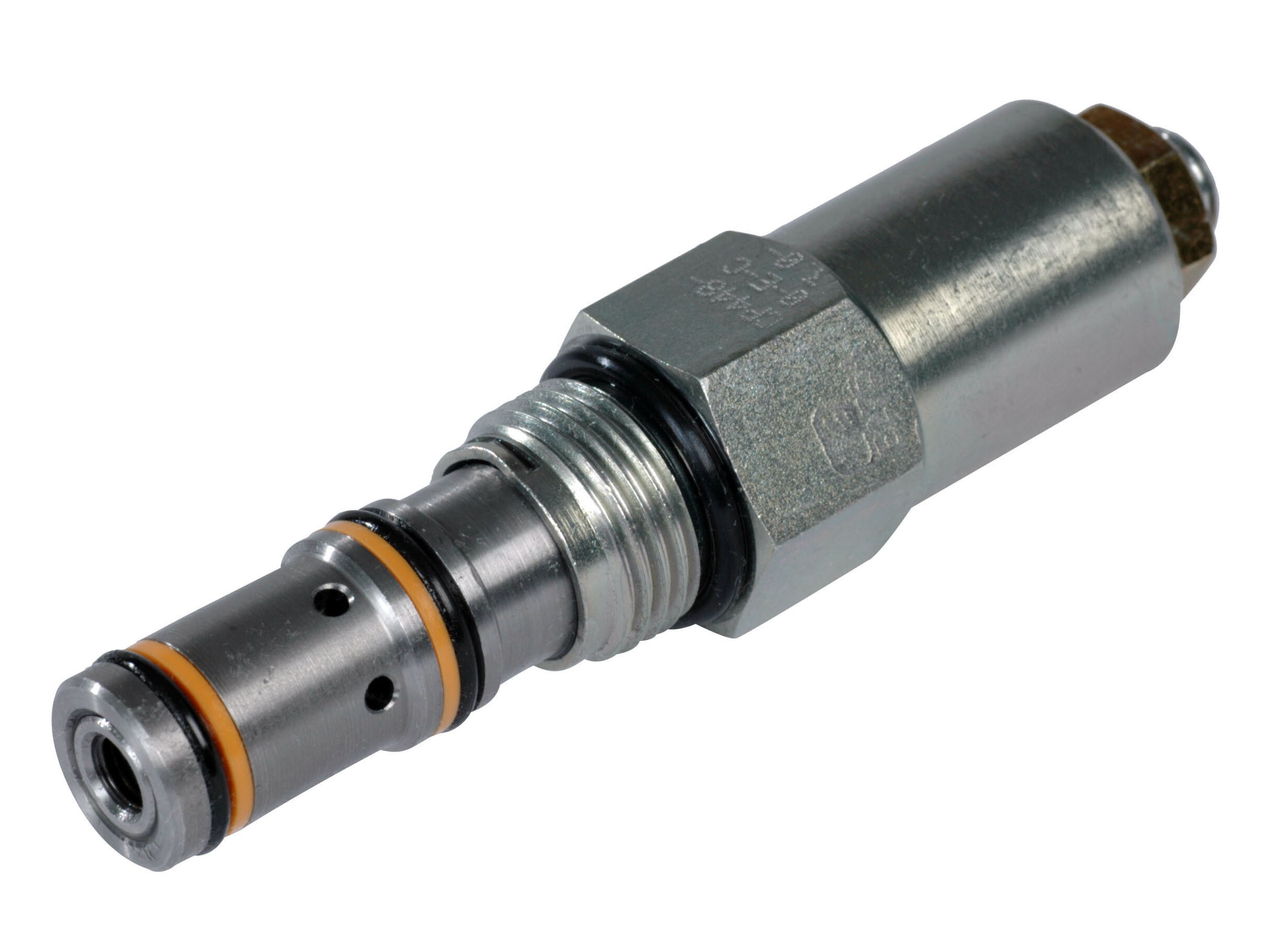

SB-ventil 20l/m 124-345bar CP448-1-B-0-E-C-XXX-3.0-040

Overcenter Ventil, Standard, Direkte Virkende, Intern Afløb, Port 3 Pilot

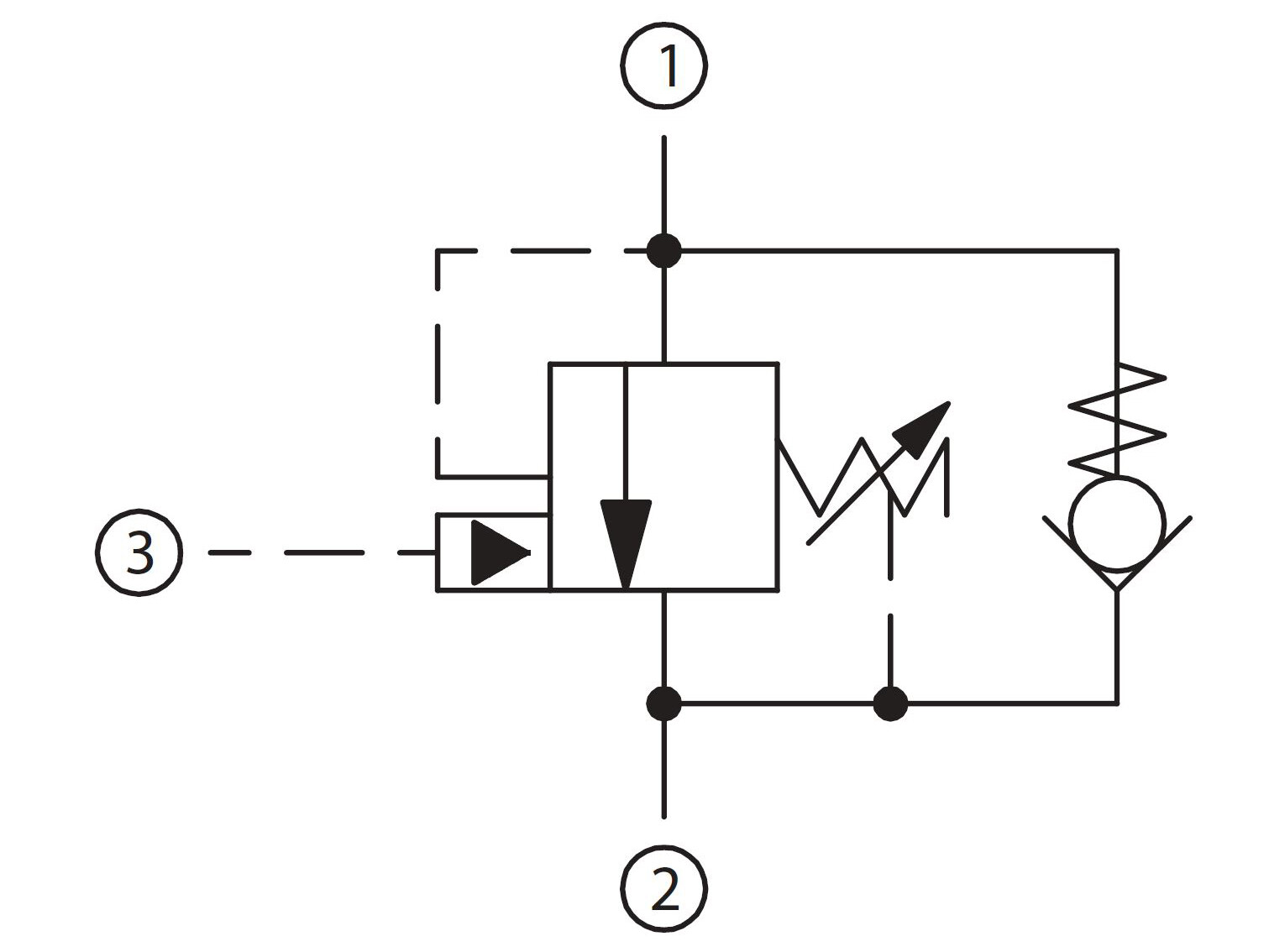

Dette er en direkte virkende overcenter ventil, som er en pilotassisteret aflastningsventil med en fri flowkontrol. Med aflastningsventilen indstillet til cirka 1,3 gange det maksimale lastinducerede tryk, vil ventilen forhindre flow fra port 1 til 2. Når pilottrykket påføres port 3, vil ventilen måle flowet fra port 1 til 2 og kompensere for enhver ændring i pilottrykket på grund af overkørende eller ustabile belastninger. Fri flow finder sted fra port 2 til port 1 gennem ventilens kontrolsektion.

Disse ventiler er ideelle i de fleste applikationer, da de bringer stabilitet, lastholdning og beskyttelse mod slangefejl, når ventilen er monteret på eller i aktuatoren. Fjederkammeret er forbundet til ventilens port 2, så ethvert modtryk vil øge det pilottryk, der kræves for at holde ventilen åben, og det tryk, hvor ventilen vil åbne som en aflastningsventil.

Artikelnummer:
134506.000

Förpackningsstorlek:
0 pcs

Minsta beställningskvantitet:
1 pcs
Pakningssæt CP128-1
Artikelnummer: 120238
Cavity
CP08-3L

Flow Nominel
20 lpm

Forureningsgrad maks.
20/18/14 - ISO 4406

Model kode
CP448-1-B-0-E-C-XXX-3.0-040

Mærke navn
Danfoss

Olieviskositet anbefalet
12 - 54 cSt

Pakningsmateriale
NBR

Pilotforhold
3:1

Tilspændingsmoment
34 - 41 Nm

Tryk maks.
350 bar

Trykindstilling maks.
350 bar

Trykindstilling min.
124 bar
Förpackningsstorlek
0 pcs

Streckkod
5704334467571

Bruttovikt
0,18 Kg

Nettovikt
0,18 Kg

Ursprungsland
ITA

Intrastat artikelkod
84812010
