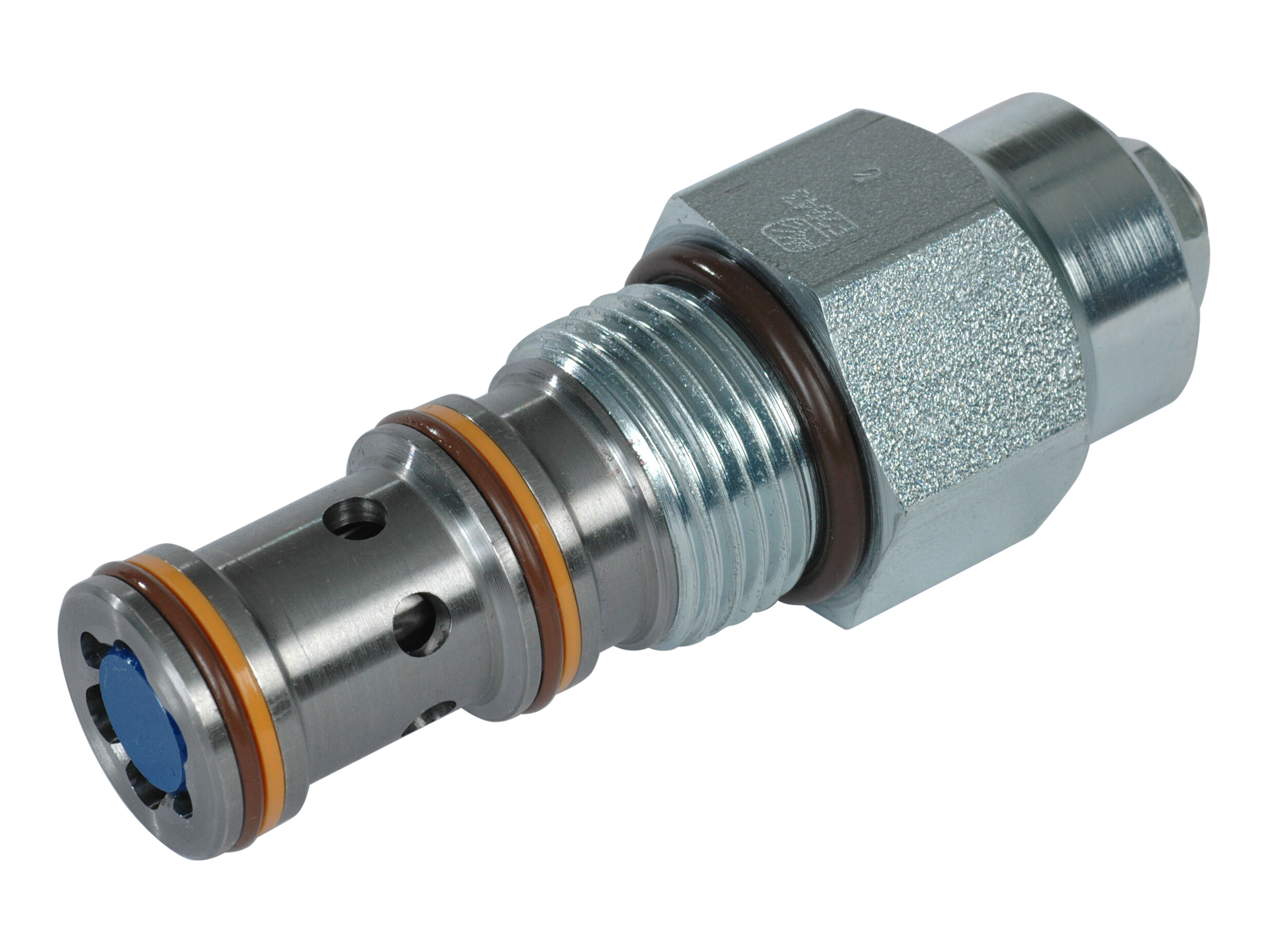

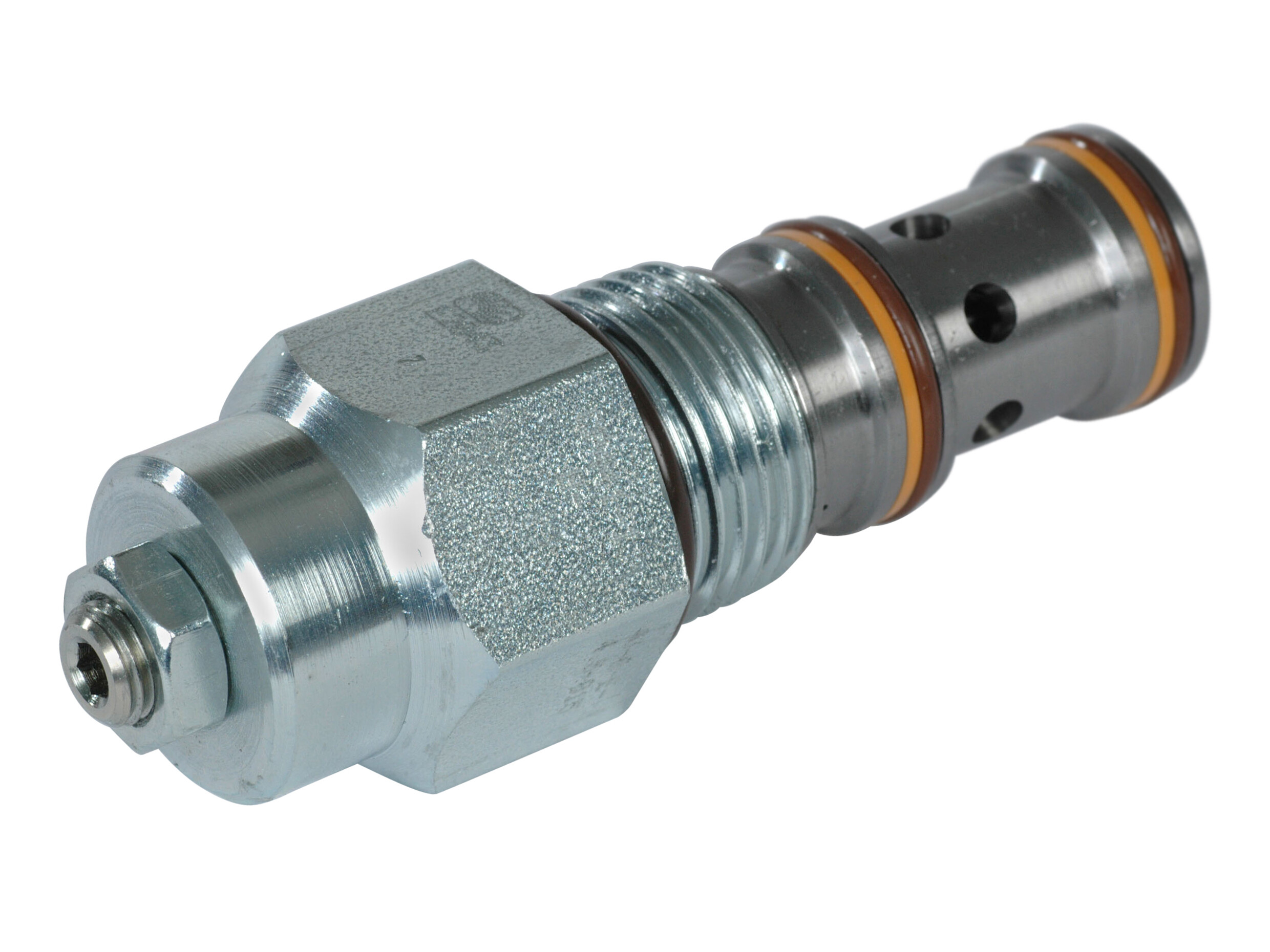

SB-Ventil 115l/m 103-345bar 4,5:1 CP441-1-V-0-E-B-XXX-4.5-01

CP441-1, Hydraulisk Ventileret Ventil

Operation

Denne 3-portede, ekstern pilot enhed er en 12-størrelse patronstil, lav lækage counterbalance ventil med hydraulisk vent. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.



Anvendelser

Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.

Varenummer:
132786

Pakke str.:
0 pcs

Min. bestillingsenhed er:
1 pcs
Ventilblok f. Orbit Motor MM-OMH-00-CP441-1-4B
Varenummer: 11026316
Valve Housing f.Orbital Motor MM-OMS-00-CP441-1-4B
Varenummer: 11026318
Ventilhus till Orbital Motor MM-OMH-LS-CP441-1-4B
Varenummer: 11026332
Ventilhus till Orbital Motor MM-OMS-LS-CP441-1-4B
Varenummer: 11026336
Valve Housing f.Orbital Motor MM-OMT-LS-CP441-1-6B
Varenummer: 11026338
Pakningssæt CP231-3, CP241-21, CP461-1, CP701-1, CP701-2, mf
Varenummer: 120335
Cavity
CP12-3S

Flow Nominel
115 lpm

Forureningsgrad maks.
20/18/14 - ISO 4406

Model kode
CP441-1-V-0-E-B-XXX-4.5-015

Mærke navn
Danfoss

Olieviskositet anbefalet
12 - 54 cSt

Pilotforhold
4,5:1

Tilspændingsmoment
68 - 75 Nm

Tryk maks.
350 bar

Trykindstilling maks.
103 bar

Trykindstilling min.
103 bar
Pakke str.
0 pcs

Stregkode
5704334410584

Brutto vægt
0,63 Kg

Netto vægt
0,63 Kg

Oprindelsesland

Intrastat varekode
84812010

CP441-1, Hydraulisk Ventileret Ventil

Operation

Denne 3-portede, ekstern pilot enhed er en 12-størrelse patronstil, lav lækage counterbalance ventil med hydraulisk vent. Kontrolsektionen tillader frit flow fra retningsventilen (port 2) til lasten (port 1), mens flow fra port 1 til port 2 normalt blokeres. Omvendt flow blokeres, indtil pilottrykket påføres ved port 3. Når lasttrykket ved port 1 stiger over trykindstillingen, aktiveres den integrerede aflastningsventil, og trykket aflaster fra port 1 til port 2.



Anvendelser

Enkelt counterbalance ventiler bruges normalt, når lasten er ensrettet, såsom luftlifte, kraner eller spil. I lastholdende applikationer kan de bruges som slangebrudsventiler, når de installeres nær eller inden i en aktuator. Dobbeltventiler kan bruges til at kontrollere belastninger i begge retninger i motorapplikationer eller til cylindre, der går over midten.
