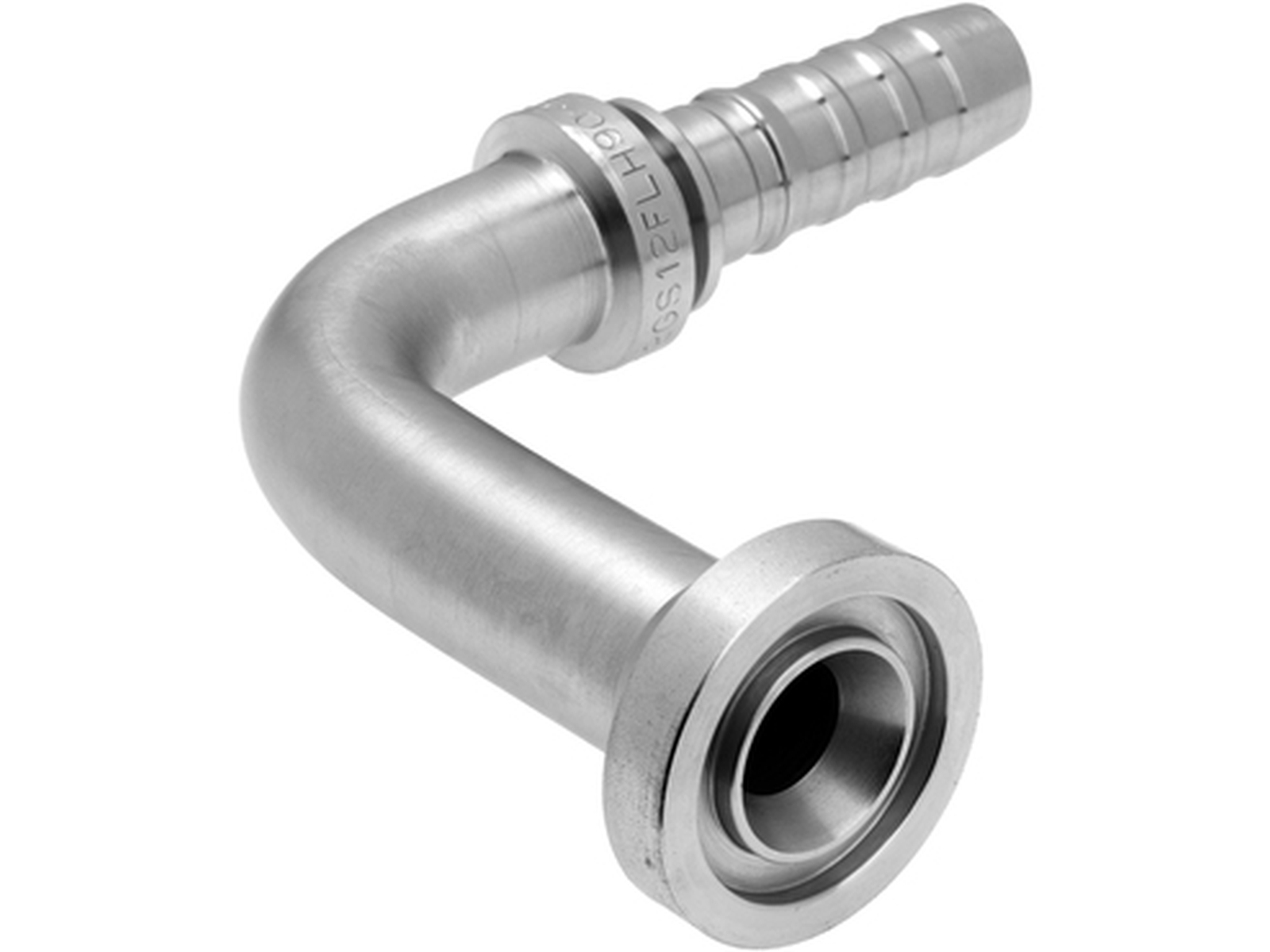

Flange insert SAE 6000 PSI - 90° - (FLH90 - PH90)

SELECT VARIANT
Partnumber Description Hose size Angle Hose coupling type Material
08GS08FLH90M 1/2" Insert - 1/2" SAE6000 flange - 90° 1/2 " 90 ° For separate ferrule Steel
08GS12FLH90M 1/2" Insert - 3/4" SAE6000 flange - 90° 1/2 " 90 ° For separate ferrule Steel
10GS12FLH90M 5/8" Insert - 3/4" SAE6000 flange - 90° 5/8 " 90 ° For separate ferrule Steel
12GS12FLH90-100 Presskoppling GS 90B, Ø 3/4'', SAE 3/4'', Kod 62 3/4 " 90 ° For separate ferrule Steel
12GS12FLH90-150 3/4" Insert - 3/4" SAE6000 flange - 90° 150mm drop 3/4 " 90 ° For separate ferrule Steel
12GS12FLH90M 3/4" Insert - 3/4" SAE6000 flange - 90° 3/4 " 90 ° For separate ferrule Steel
12GS16FLH90-100 Presskoppling GS 90B, Ø 3/4'', SAE 1'', Kod 62 90 ° For separate ferrule Steel
12GS16FLH90M 3/4" Insert - 1" SAE6000 flange - 90° 3/4 " 90 ° For separate ferrule Steel
16GS12FLH90-120 1" Insert (Gates 4SP/4SH) - 3/4" SAE6000 flange - 90° - 16GS 90 ° For separate ferrule Steel
16GS12FLH90M 1" Insert - 3/4" SAE6000 flange - 90° 1 " 90 ° For separate ferrule Steel
16GS16FLH90-100 1" Insert - 1" SAE6000 flange - 90° 100mm drop 1 " 90 ° For separate ferrule Steel
16GS16FLH90-120 1" Insert - 1" SAE6000 flange - 90° 120mm drop 1 " 90 ° For separate ferrule Steel
16GS16FLH90-160 1 insert - 1 SAE6000 flange - 90° 160mm drop 1 " 90 ° For separate ferrule Steel
16GS16FLH90M 1" Insert - 1" SAE6000 flange - 90° 1 " 90 ° For separate ferrule Steel
16GS16FLH90S Presskoppling GS 90B, Ø 1'', SAE 1'', Kod 62 1 " 90 ° For separate ferrule Steel
16GS20FLH90M 1" Insert - 1.1/4" SAE6000 flange - 90° 1 " 90 ° For separate ferrule Steel
16GS20FLH90S Presskoppling GS 90B, Ø 1'', SAE 1 1/4'', Kod 62 90 ° For separate ferrule Steel
16GS24FLH90S 1" Insert - 1.1/2" SAE6000 flange - 90° 1 " 90 ° For separate ferrule Steel
20GS16FLH90-100 Presskoppling GS 90B, Ø 1 1/4'', SAE 1'', Kod 62 1.1/4 " 90 ° For separate ferrule Steel
20GS16FLH90M 1.1/4" Insert - 1" SAE6000 flange - 90° 1.1/4 " 90 ° For separate ferrule Steel
20GS20FLH90-076 Presskoppling GS 1.1/4 " 90 ° For separate ferrule Steel
20GS20FLH90-120 1.1/4" Insert - 1.1/4" SAE6000 flange - 90° 120mm drop 1.1/4 " 90 ° For separate ferrule Steel
20GS20FLH90-150 1.1/4" Insert - 1.1/4" SAE6000 flange - 90° 150mm drop 1.1/4 " 90 ° For separate ferrule Steel
20GS20FLH90M 1.1/4" Insert - 1.1/4" SAE6000 flange - 90° 1.1/4 " 90 ° For separate ferrule Steel
20GS24FLH90S 1.1/4" Insert - 1.1/2" SAE6000 flange - 90° 1.1/4 " 90 ° For separate ferrule Steel
Angle
90

Corrosion resistance
500 hours salt spray ASTM B-117

Flange SAE/DIN
6000 PSI

Hose coupling type
For separate ferrule

Material
Steel

Shore
90

Surface treatment
TuffCoat™
