Adapter L 10L, Utv-G 1/4'', Ställbar

Adapter L 10L, Utv-G 1/4'', Ställbar

Partnumber:
XLEE10LR

Package size:
25 st

Min. order quantity is:
1 st
Nut - ø10L - M16x1.5
Partnumber: M10L
Brand Name
Stauff

Corrosion resistance
1200 hours salt spray DIN EN ISO 9227

Diameter pipe
10 mm

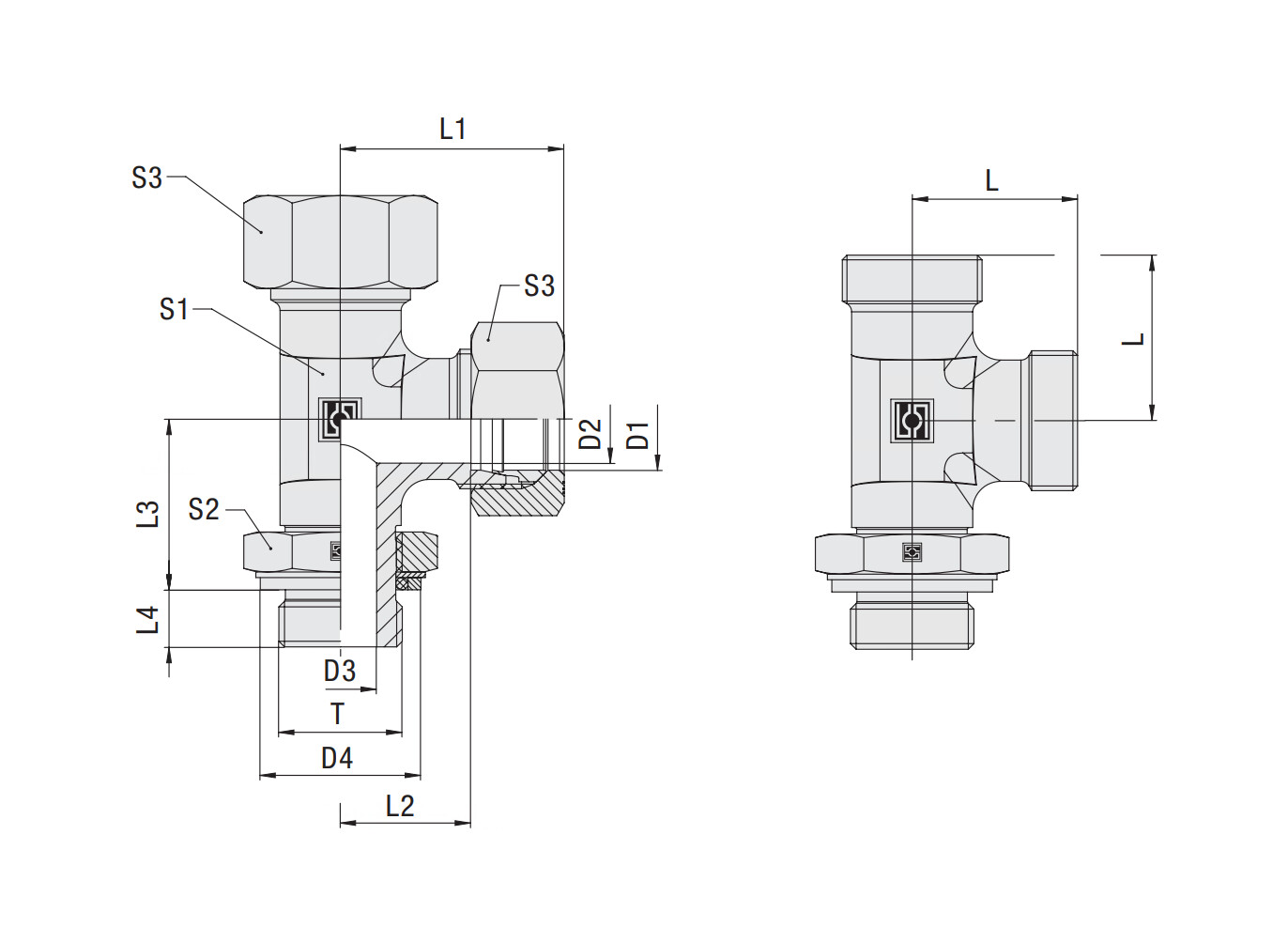

Dimension D1
10 mm

Dimension D2
8 mm

Dimension D3
5 mm

Dimension D4
19.8 mm

Dimension L
24 mm

Dimension L1
32 mm

Dimension L2
17 mm

Dimension L3
27 mm

Dimension L4
9 mm

Dimension S1
19 mm

Dimension S2
19 mm

Dimension S3
19 mm

Material
Steel

Model code
XDE10RLOAZN

Pressure max.
315 bar

Safety factor
4

Sealing material
NBR

Series
L

Surface treatment
Zinc-Nickel plated

Temperature max.
+100 °C

Temperature min.
-35 °C

Thread T
G 1/4 BSP

Thread outer
G 1/4 BSP

Thread outer metric
M16x1,5

Torque tightening
50 Nm

Type
Forged
Package size
25 st

Barcode
131626

Gross weight
0,099 Kg

Net weight
0,099 Kg

Country of origin
deu

Adapter L 10L, Utv-G 1/4'', Ställbar
