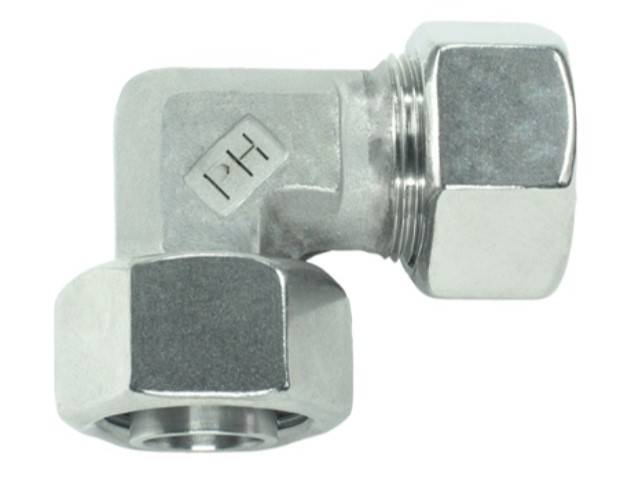

Elbow fitting 90° - L-series - MM union nut x MM male 24° stailess

Kulmaliitin,suunn.,kevyt

Kulmaliitin,suunn.,kevyt

Kulmaliitin 90°,suunn.,kevyt

Kulmaliitin 90°,suunn.,kevyt

Kulmaliitin 90°,suunn.,kevyt

SELECT VARIANT

Partnumber	Description	Diameter pipe	Thread inner metric	Thread outer metric	Pressure max.
HDDL-06	Kulmaliitin,suunn.,kevyt	6 mm	M12x1,5 MM	M12x1,5	315 bar
HDDL-08	Kulmaliitin,suunn.,kevyt	8 mm	M14x1,5 MM	M14x1,5	315 bar
HDDL-10	Kulmaliitin 90°,suunn.,kevyt	10 mm	M16x1,5 MM	M16x1,5	315 bar
HDDL-12	Kulmaliitin 90°,suunn.,kevyt	12 mm	M18x1,5 MM	M18x1,5	315 bar
HDDL-15	Kulmaliitin 90°,suunn.,kevyt	15 mm	M22x1,5 MM	M22x1,5	315 bar

Angle

Brand Name

PH Industrie-Hydraulik

Material

Acid-resistant steel

Material quality

1.4571 / AISI316Ti

Pressure max.

315

Safety factor

Series

Temperature max.

+400

Temperature min.

-60
