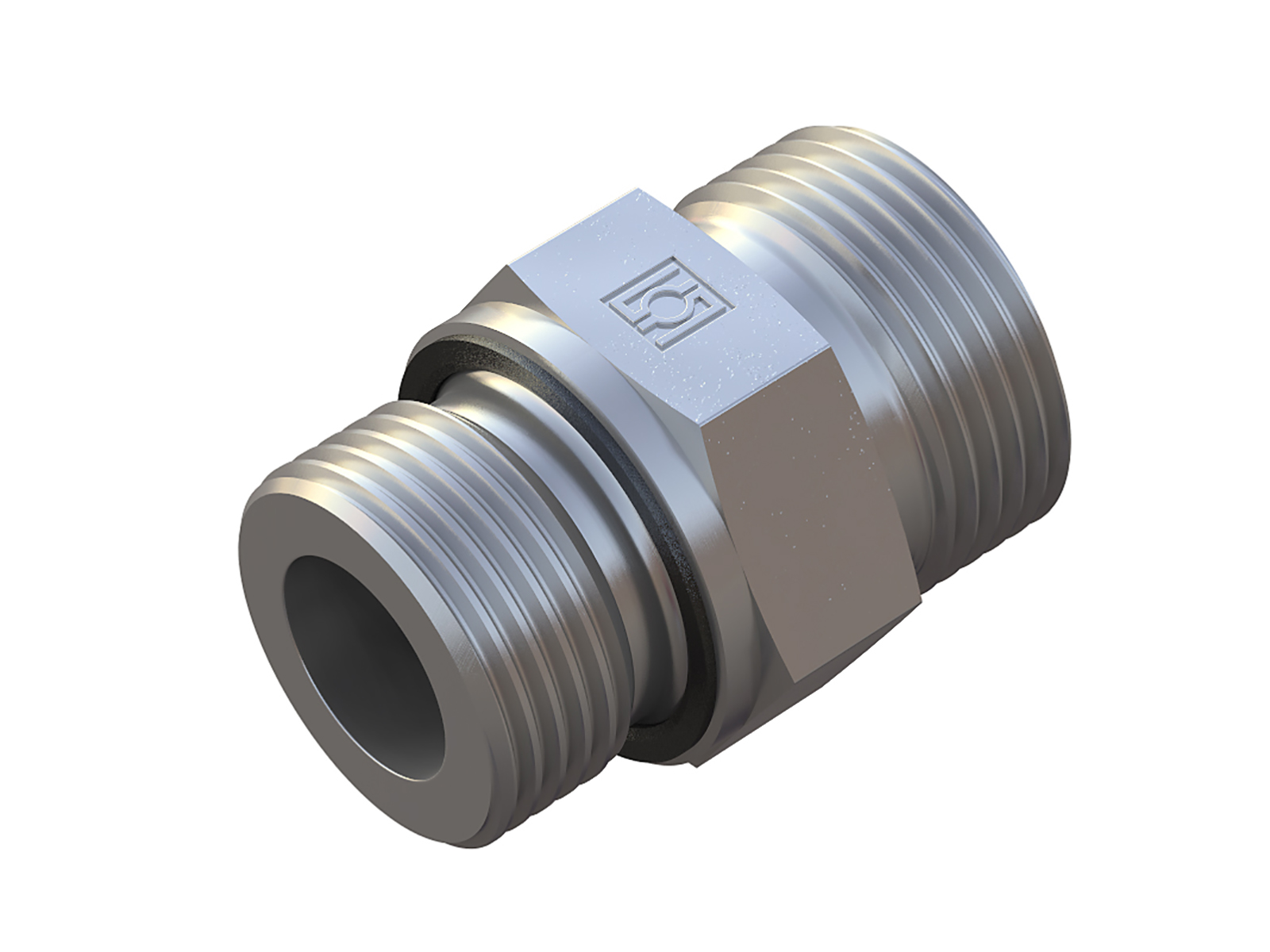

Straight fitting 0° - L-series - DIN male x BSP male stud WD seal

SELECT VARIANT
Partnumber Description Pressure max. Diameter pipe Brand Name Thread outer metric
XGE06LR12ED Stud fitting - ø6L x 1/2" BSP - WD seal 400 bar 6 mm Stauff
XGE06LR14ED Stud fitting - ø6L x 1/4" BSP - WD seal 500 bar 6 mm Stauff M12x1,5
XGE06LR38ED Stud fitting - ø6L x 3/8" BSP - WD seal 500 bar 6 mm Gates M12x1,5
XGE06LRED Stud fitting - ø6L x 1/8" BSP - WD seal 500 bar 6 mm Stauff M12x1,5
XGE08LR12ED Stud fitting - ø8L x 1/2" BSP - WD seal 500 bar 8 mm M14x1,5
XGE08LR18ED Stud fitting - ø08L x 1/8" BSP with WD sealing 500 bar 8 mm Stauff M14x1,5
XGE08LR38ED Stud fitting - ø08L x 3/8" BSP with WD sealing 400 bar 8 mm Stauff M14x1,5
XGE08LRED Stud fitting - ø08L x 1/4" BSP with WD sealing 500 bar 8 mm Stauff M14x1,5
XGE10LR12ED Stud fitting - ø10L x 1/2" BSP with WD sealing 400 bar 10 mm Stauff M16x1,5
XGE10LR18ED Adapter 10L, G1/8'' ED 500 bar 10 mm Stauff M16x1,5
XGE10LR38ED Stud fitting - ø10L x 3/8" BSP - WD seal 500 bar 10 mm Stauff M16x1,5
XGE10LRED Stud fitting - ø10L x 1/4" BSP - WD seal 500 bar 10 mm Stauff M16x1,5
XGE12LR12ED Stud fitting - ø12L x 1/2" BSP - WD seal 400 bar 12 mm Stauff M18x1,5
XGE12LR14ED Stud fitting - ø12L x 1/4" BSP - WD seal 400 bar 12 mm Stauff M18x1,5
XGE12LR18ED Adapter 12L, G1/8'' ED 400 bar 12 mm Stauff M18x1,5
XGE12LR34ED Stud fitting - ø12L x 3/4" BSP - WD seal 400 bar 12 mm Stauff M18x1,5
XGE12LRED Stud fitting - ø12L x 3/8" BSP - WD seal 400 bar 12 mm Stauff M18x1,5
XGE15LR14ED Adapter 15L, G1/4'' ED 400 bar 15 mm
XGE15LR1ED Stud fitting - ø15L x 1" BSP - WD seal 400 bar 15 mm Stauff M22x1,5
XGE15LR34ED Stud fitting - ø15L x 3/4" BSP - WD seal 250 bar 15 mm Stauff M22x1,5
XGE15LR38ED Stud fitting - ø15L x 3/8" BSP - WD seal 400 bar 15 mm Stauff M22x1,5
XGE15LRED Stud fitting - ø15L x 1/2" BSP - WD seal 400 bar 15 mm Stauff M22x1,5
XGE18LR1ED Stud fitting - ø18L x 1" BSP - WD seal 400 bar 18 mm Stauff M26x1,5
XGE18LR34ED Stud fitting - ø18L x 3/4" BSP - WD seal 400 bar 18 mm Stauff M26x1,5
XGE18LR38ED Stud fitting - ø18L x 3/8" BSP - WD seal 400 bar 18 mm Stauff M26x1,5
XGE18LRED Stud fitting - ø18L x 1/2" BSP - WD seal 400 bar 18 mm Stauff M26x1,5
XGE22LR114ED Stud fitting - ø22L x 1.1/4" BSP - WD seal 250 bar 22 mm Stauff M30x2
XGE22LR12ED Stud fitting - ø22L x 1/2" BSP - WD seal 250 bar 22 mm Stauff M30x2
XGE22LR1ED Stud fitting - ø22L x 1" BSP - WD seal 250 bar 22 mm Stauff M30x2
XGE22LR38ED Adapter 22L, G3/8'' ED 250 bar 22 mm Stauff M30x2
XGE22LRED Stud fitting - ø22L x 3/4" BSP - WD seal 250 bar 22 mm Stauff M30x2
XGE28LR112ED Stud fitting - ø28L x 1.1/4" BSP - WD seal 250 bar 28 mm Stauff M36x2
XGE28LR114ED Stud fitting - ø28L x 1.1/4" BSP - WD seal 250 bar 28 mm Stauff M36x2
XGE28LR12ED Stud fitting - ø28L x 1/2" BSP - WD seal 250 bar 28 mm Stauff M36x2
XGE28LR34ED Stud fitting - ø28L x 3/4" BSP - WD seal 250 bar 28 mm Stauff M36x2
XGE28LRED Stud fitting - ø28L x 1" BSP - WD seal 250 bar 28 mm Stauff M36x2
XGE35LR112ED Stud fitting - ø35L x 1.1/2" BSP - WD seal 250 bar 35 mm Stauff M45x2
XGE35LR1ED Stud fitting - ø35L x 1" BSP - WD seal 250 bar 35 mm Stauff M45x2
XGE35LR34ED Adapter 35L, G3/4'' ED 250 bar 35 mm Stauff
XGE35LRED Stud fitting - ø35L x 1.1/4" BSP - WD seal 250 bar 35 mm Stauff M45x2
XGE42LR114ED Stud fitting - ø42L x 1.1/4" BSP - WD seal 250 bar 42 mm Stauff M52x2
XGE42LR1ED Stud fitting - ø42L x 1" BSP - WD seal 250 bar 42 mm Stauff M52x2
XGE42LR2ED Stud fitting - ø42L x 2" BSP - WD seal 250 bar 42 mm Stauff
XGE42LRED Stud fitting - ø42L x 1.1/2" BSP - WD seal 250 bar 42 mm Stauff M52x2
Angle
0

Material
Steel

Sealing material
NBR

Series
L

Temperature max.
+100

Temperature min.
-35
