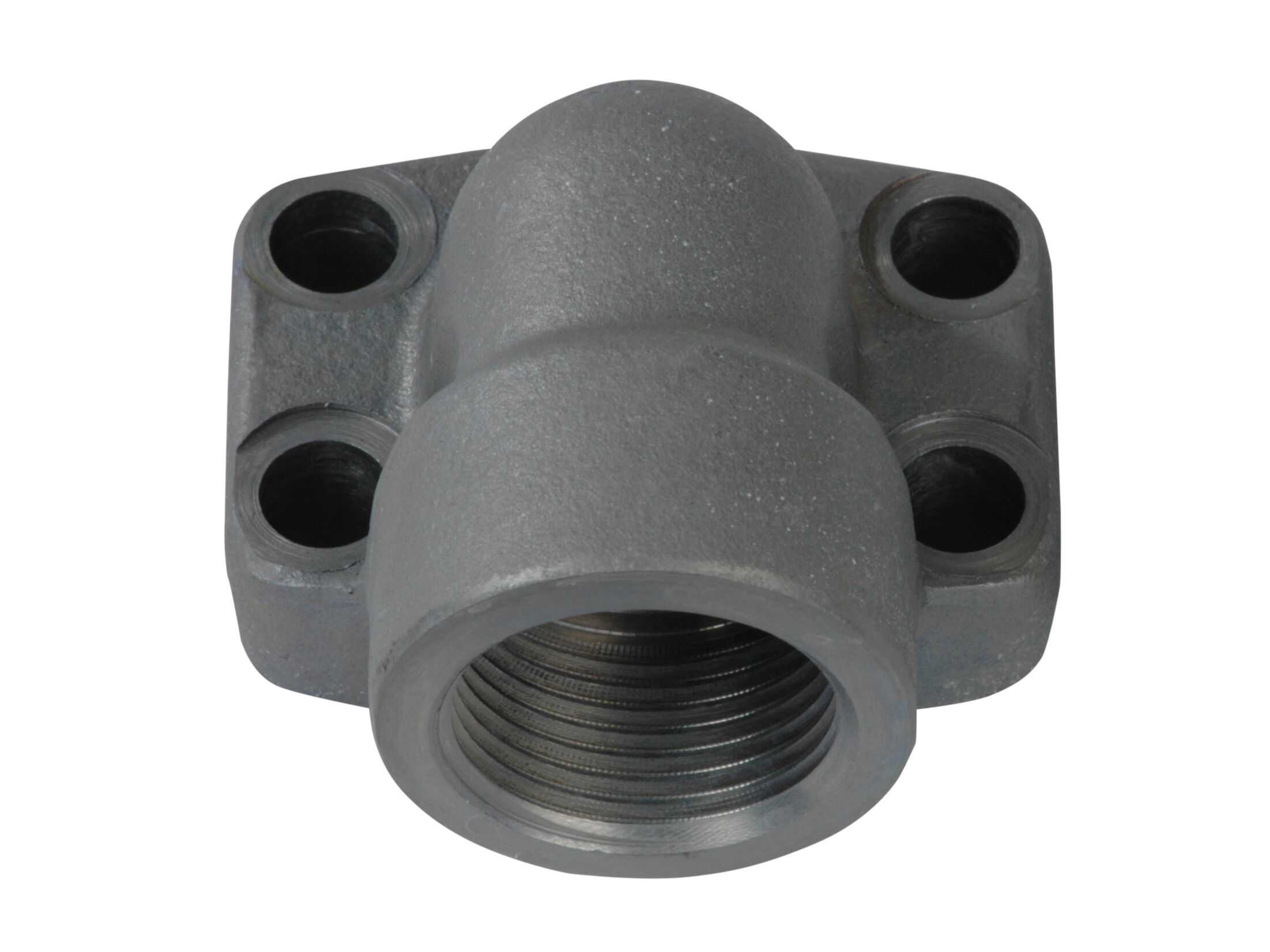

Threaded flange 90° SAE 6000 PSI x BSP female - AFS4-/90G / 8691

SELECT VARIANT
Partnumber Description Flange Thread inner Pressure max. O-ring
8691-08-08 FLÄNS 90GR SAE6000 1/2 1/2 " G 1/2 BSP 414 bar 18.64X3.53 mm
8691-12-12 FLÄNS 90GR SAE6000 3/4 3/4 " G 3/4 BSP 414 bar 24.99X3.53 mm
8691-16-16 FLÄNS 90GR SAE6000 1tum 1 " G 1 BSP 414 bar 32.93X3.53 mm
8691-20-20 FLÄNS 90GR SAE6000 1.1/4 1.1/4 " G 1.1/4 BSP 414 bar 37.69X3.53 mm
8691-24-24 FLÄNS 90GR SAE6000 1.1/2 1.1/2 " G 1.1/2 BSP 414 bar 47.22X3.53 mm
8691-32-24 FLÄNS 90GR SAE6000 2tum 2 " G 1.1/2 BSP 414 bar 56.75X3.53 mm
8691-32-32 FLÄNS 90GR SAE6000 2tum 2 " G 2 BSP 414 bar 56.75X3.53 mm
Angle
90

Brand Name
Hydraspecma

Flange SAE/DIN
6000 PSI

Pressure max.
414

Shore
90

Standard ISO
ISO 6162-2

Standard SAE
SAE J518 Code 62

Temperature max.
+100

Temperature min.
-30
