Pressure gauge fitting - ø10L x 1/4" BSP female - AISI316

Temperature/Pressure reductions:
-60°C° - +20°C = 0%.
+20°C - +50°C = 4,5%.
+50°C - +100°C = 11%.
+100°C - +200°C = 20%.
+200°C - +300°C = 29%.
+300°C - +400°C = 33%.

Partnumber:
XMAV10LR-SY

Package size:
1 st

Min. order quantity is:
1 st
Angle
0 °

Brand Name
Volz

Diameter pipe
10 mm

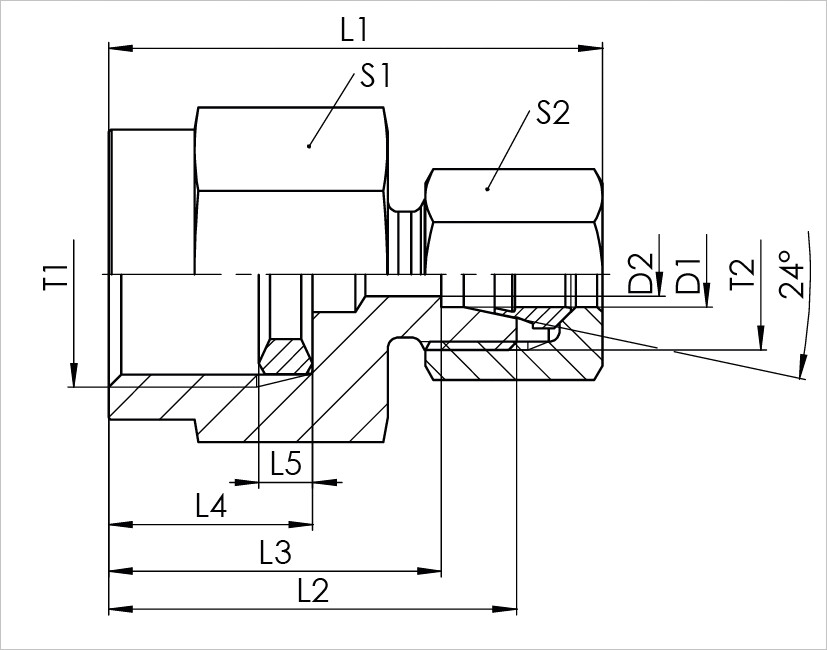

Dimension D1
10 mm

Dimension D2
3.5 mm

Dimension L1
38 mm

Dimension L2
30 mm

Dimension L3
23 mm

Dimension L4
14.5 mm

Dimension S1
19 mm

Dimension S2
19 mm

Material
Stainless steel

Material quality
1.4571 / AISI316Ti

Model code
XMAV 10 LR 1/4

Pressure max.
315 bar

Safety factor
4

Series
L

Temperature max.
+400 °C

Temperature min.
-60 °C

Thread T1
G 1/4 BSP

Thread T2
M16x1,5 mm

Thread inner
G 1/4 BSP

Thread inner metric
M16x1,5

Thread outer metric
M16x1,5
Förpackningsstorlek
1 st

Streckkod
446498

Bruttovikt
0,04 Kg

Nettovikt
0,04 Kg

Ursprungsland
DEU

Intrastat artikelkod
73072910

Temperature/Pressure reductions:
-60°C° - +20°C = 0%.
+20°C - +50°C = 4,5%.
+50°C - +100°C = 11%.
+100°C - +200°C = 20%.
+200°C - +300°C = 29%.
+300°C - +400°C = 33%.
