NG06 directional valves manual - Duplomatic DSH3L

NG06 directional valves manual - Duplomatic DSH3L

Select variant
SELECT VARIANT
SELECT VARIANT
Partnumber Description Pressure T max. Number of ways/positions

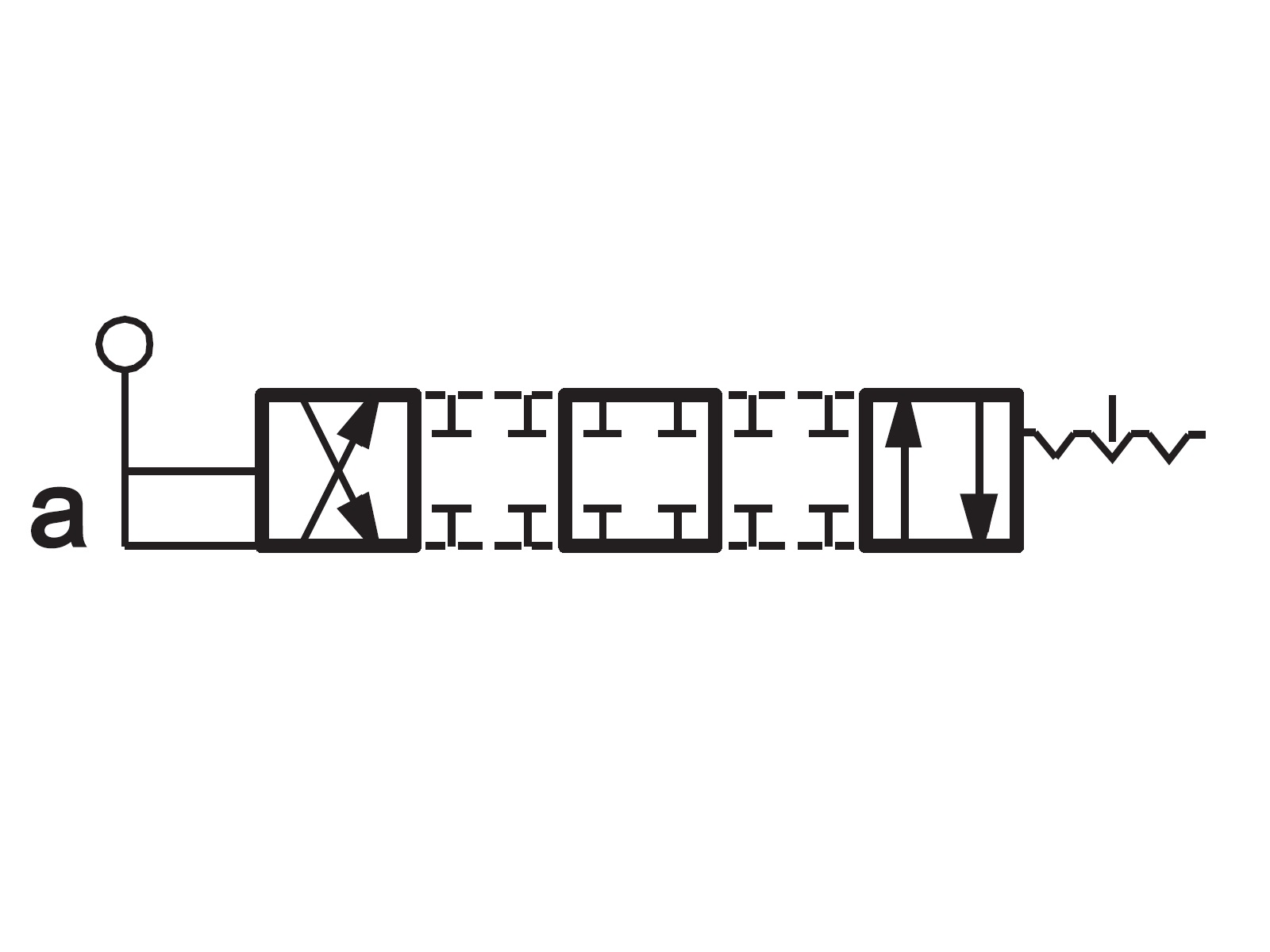

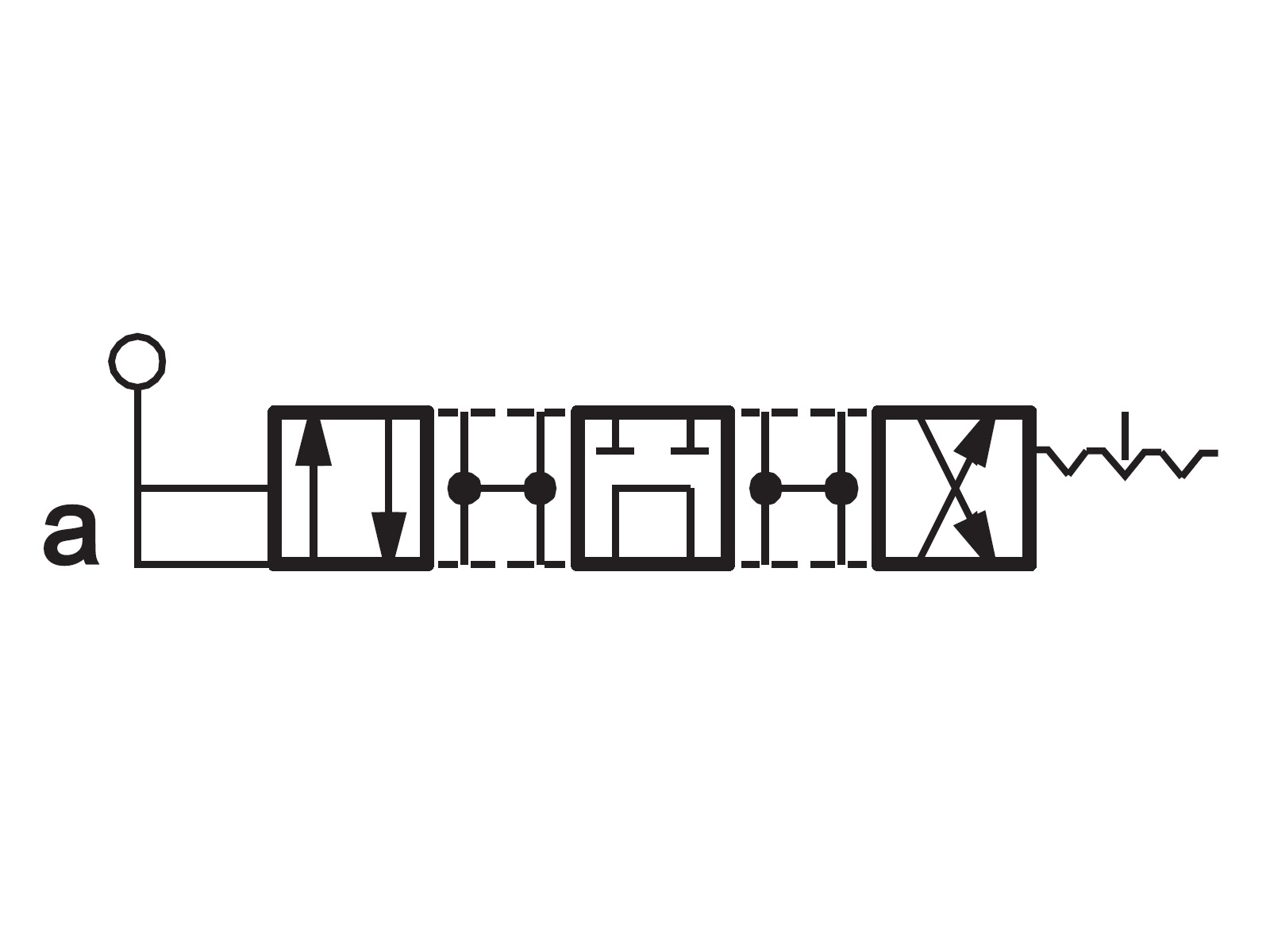

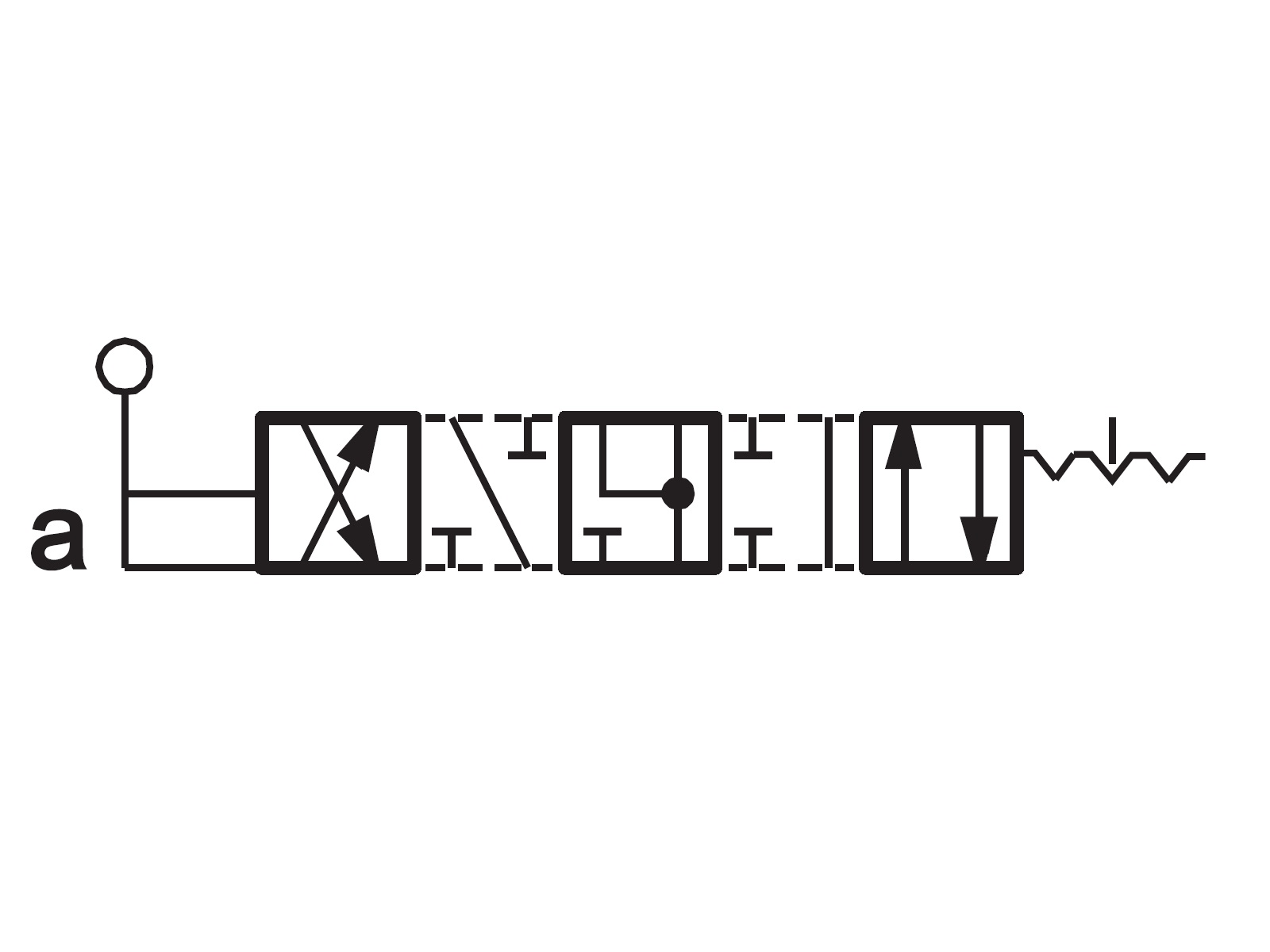

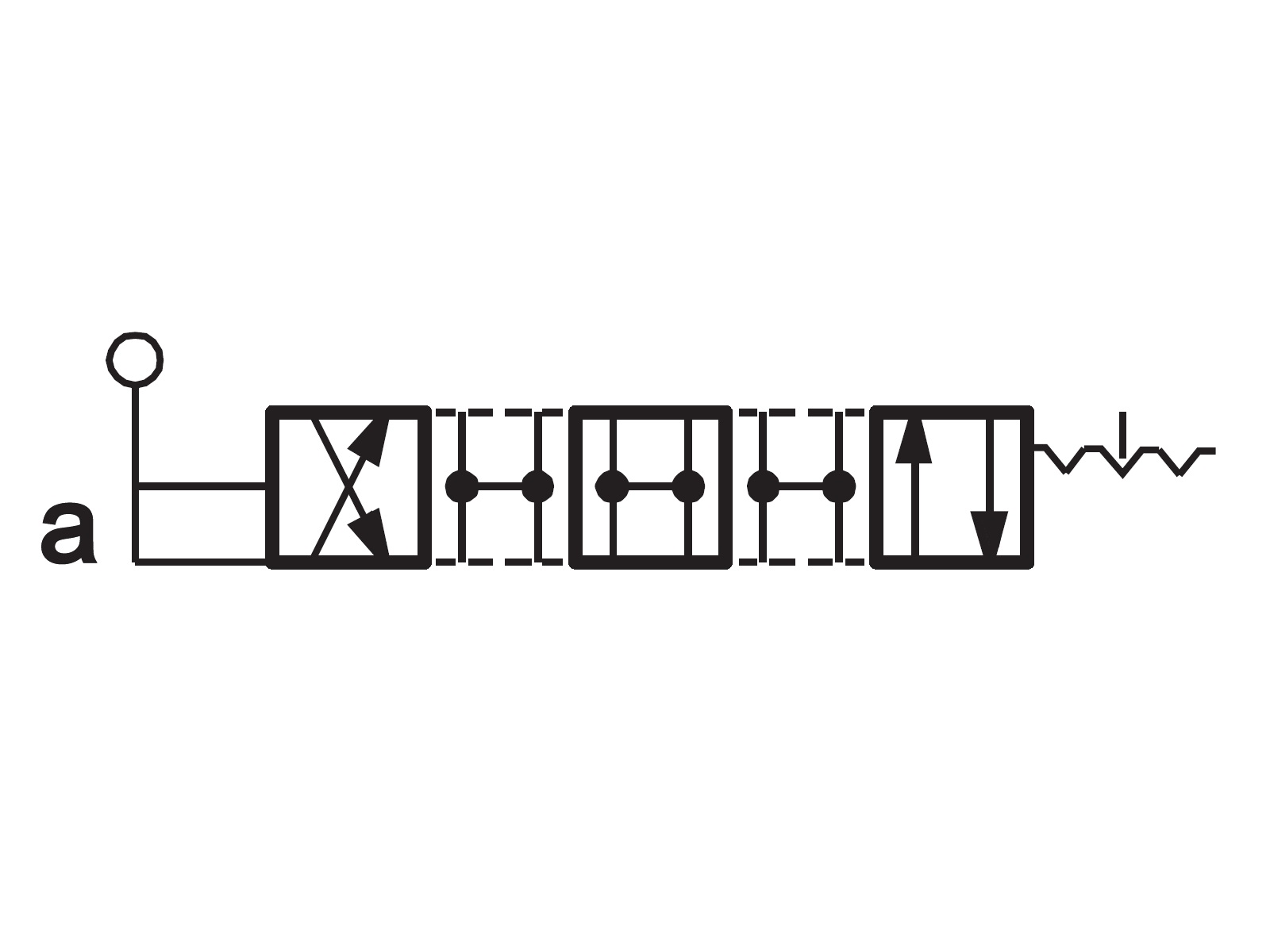

DSH3L-S1/1XN 4/3-suuntaventtiili NS6 210 bar 4/3
DSH3L-S2/1XN 4/3-suuntaventtiili NS6 210 bar 4/3
DSH3L-S3/1XN 4/3-suuntaventtiili NS6 210 bar 4/3
DSH3L-S4/1XN 4/3-suuntaventtiili NS6 210 bar 4/3
DSH3L-SK1/1XN 4/3-suuntaventtiili NS6 210 bar 4/3
DSH3L-SK2/1XN 4/3-suuntaventtiili NS6 210 bar 4/3
DSH3L-SK3/1XN 4/3-suuntaventtiili NS6 210 bar 4/3
DSH3L-SK4/1XN 4/3-suuntaventtiili NS6 210 bar 4/3

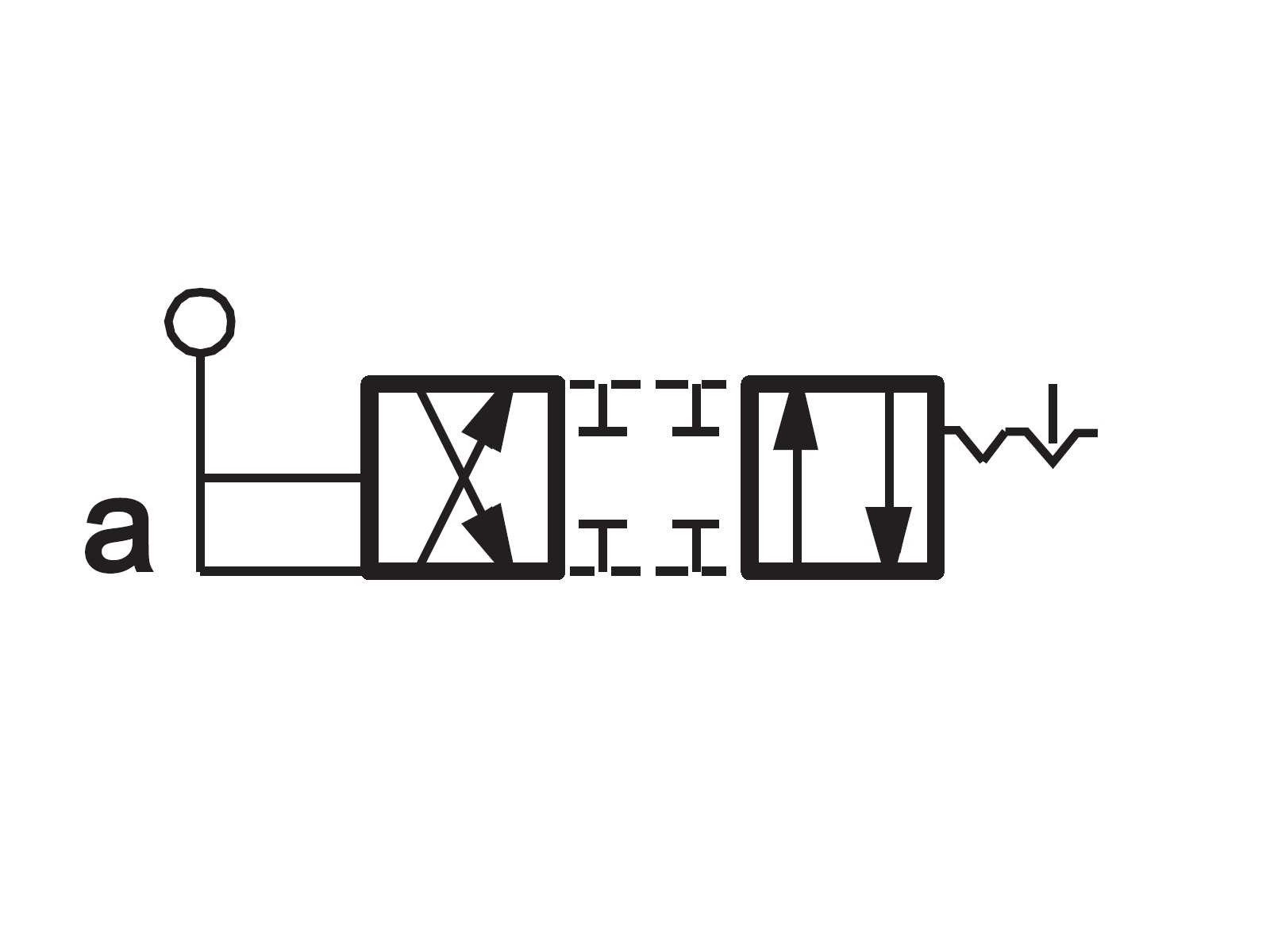

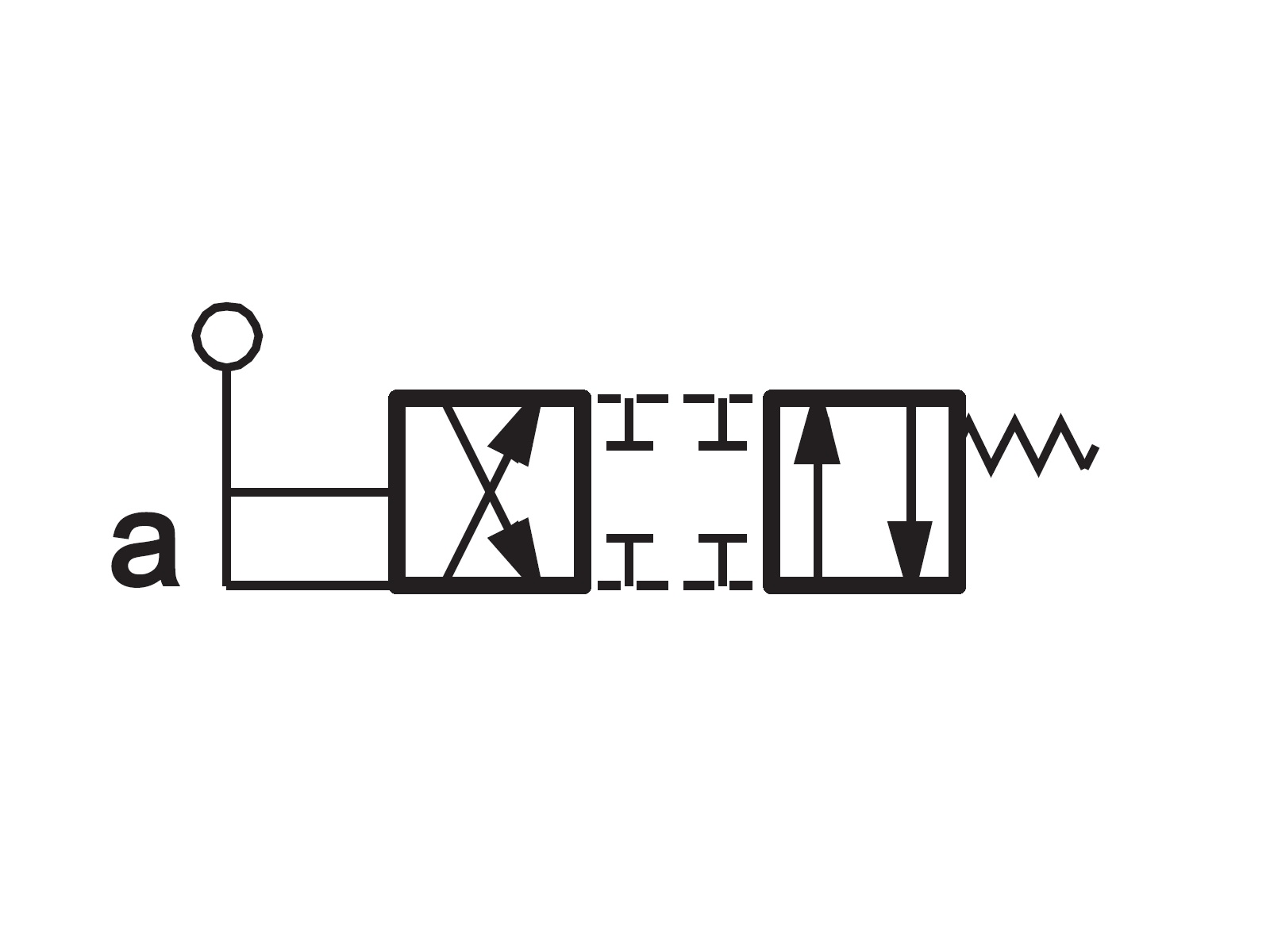

DSH3L-TA/1XN 4/2-suuntaventtiili NS6 210 bar 4/2
DSH3L-TAK/1XN 4/2-suuntaventtiili NS6 210 bar 4/2
Activation
Handlever
Brand Name
Duplomatic
Contamination level max.
20/18/15 - ISO 4406
NG ISO-size
NG06
Oil viscocity recommended
25
Pressure T max.
210
Pressure max.
350
Sealing material
NBR
Surface treatment
Phosphated (black)
Temperature max.
+80
Temperature min.
-20
Torque tightening
5
