Sun spuleventil
Lavtryks-, 3-positioners, varmeolie vekselventil

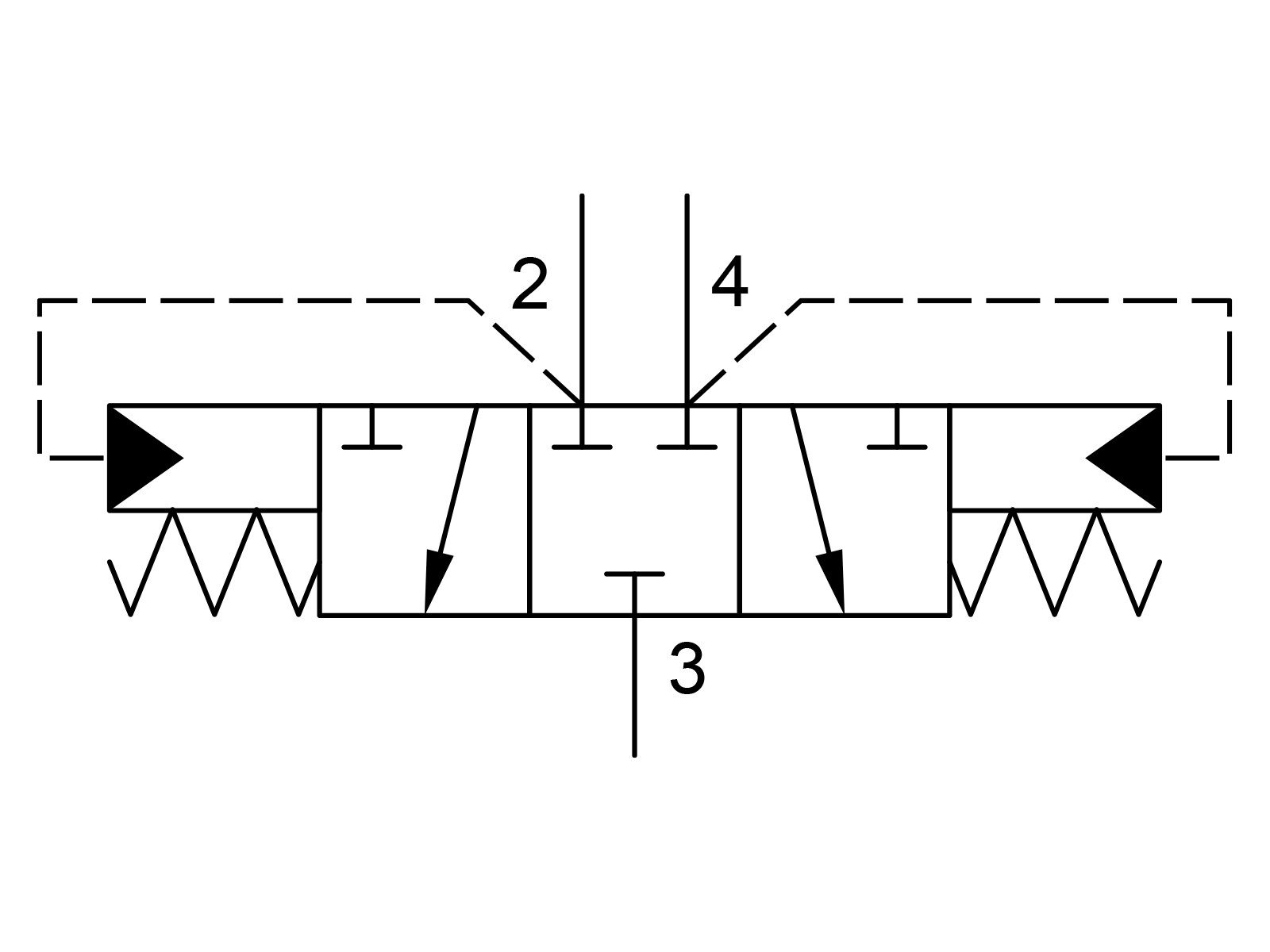

Lavtryks- (varm olie) vekselpatroner tillader, at varmeolie ledes væk fra lavtryksiden af et lukket kredsløbssystem. Når begge arbejdsporte (porte 2 og 4) er ved lige tryk, er ventilen fjedercentreret til en position, hvor alle porte er blokeret. Når en af arbejdsportene (port 2 eller 4) oplever et højere tryk, forbindes den modsatte arbejdsport med den fælles port (port 3).
- Spolen har en hydraulisk stop, som eliminerer mekanisk stød og dermed risikoen for indre skader.
- Den hydrauliske stop resulterer i et lille pilotflow fra den høje sides arbejdsport (port 2 eller 4) til den fælles port (port 3).
- En unik funktion ved den hydrauliske stop er, at indstillingen for varmeolieaflastning kan bekræftes med transmissionen i neutral.
- BEMÆRK: Lave skiftetryk kan potentielt få ladningspumpetrykket alene til at skifte ventilen. Vær forsigtig ved valg af skiftepres.
- Selvom denne ventil går ind i et 4-ports cavity, bruges næsen (port 1) ikke.
- Inkluderer Sun’s flydende konstruktion for at minimere muligheden for intern delbinding på grund af for stort installationsmoment og/eller variationer i cavity-/patronbearbejdning.
Partnumber:
DSCH-XHN
Package size:
0 pcs
Min. order quantity is:
1 pcs
Cavity
T-31A
Flow Nominel
40 lpm
Forureningsgrad maks.
19/17/14 - ISO 4406
Materiale
Stål
Mærke navn
Sun Hydraulics
Olieviskositet anbefalet
2,8 - 380 cSt
Pakningsmateriale
NBR
Temperatur maks.
+110 °C
Temperatur min.
-30 °C
Tilspændingsmoment
41 - 47 Nm
Tryk maks.
350 bar
Package size
0 pcs
Barcode
5704295323954
Gross weight
0,20 Kg
Net weight
0,20 Kg
Country of origin
Intrastat code
84812010
Lavtryks-, 3-positioners, varmeolie vekselventil
Lavtryks- (varm olie) vekselpatroner tillader, at varmeolie ledes væk fra lavtryksiden af et lukket kredsløbssystem. Når begge arbejdsporte (porte 2 og 4) er ved lige tryk, er ventilen fjedercentreret til en position, hvor alle porte er blokeret. Når en af arbejdsportene (port 2 eller 4) oplever et højere tryk, forbindes den modsatte arbejdsport med den fælles port (port 3).
- Spolen har en hydraulisk stop, som eliminerer mekanisk stød og dermed risikoen for indre skader.
- Den hydrauliske stop resulterer i et lille pilotflow fra den høje sides arbejdsport (port 2 eller 4) til den fælles port (port 3).
- En unik funktion ved den hydrauliske stop er, at indstillingen for varmeolieaflastning kan bekræftes med transmissionen i neutral.
- BEMÆRK: Lave skiftetryk kan potentielt få ladningspumpetrykket alene til at skifte ventilen. Vær forsigtig ved valg af skiftepres.
- Selvom denne ventil går ind i et 4-ports cavity, bruges næsen (port 1) ikke.
- Inkluderer Sun’s flydende konstruktion for at minimere muligheden for intern delbinding på grund af for stort installationsmoment og/eller variationer i cavity-/patronbearbejdning.
