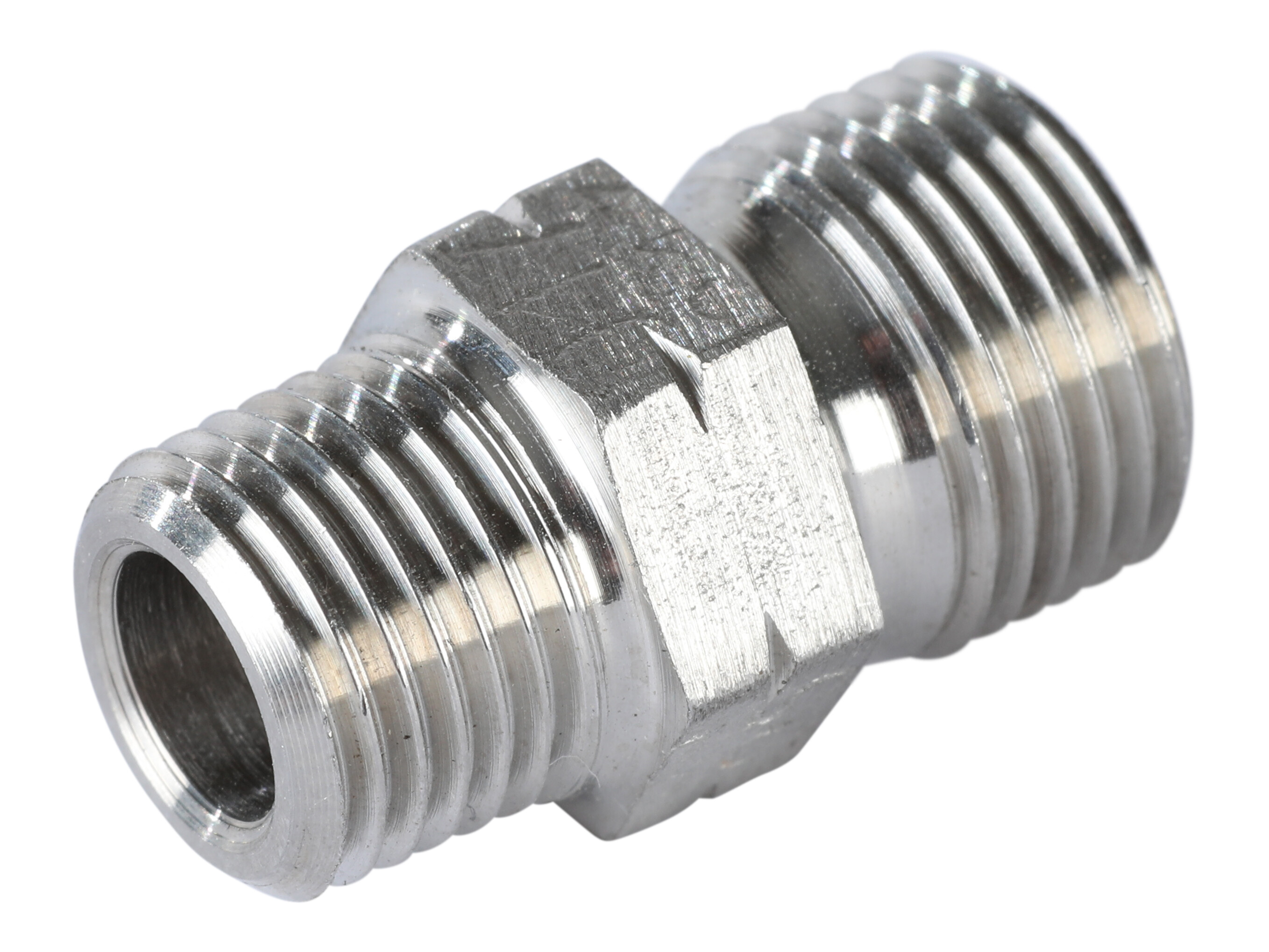

Stud fitting - ø8LL x M10x1 tapered - AISI316

Temperature/Pressure reductions:
-60°C° - +20°C = 0%.
+20°C - +50°C = 4,5%.
+50°C - +100°C = 11%.
+100°C - +200°C = 20%.
+200°C - +300°C = 29%.
+300°C - +400°C = 33%.

Partnumber:
XGE08LLKM-SY

Package size:
1 st

Min. order quantity is:
1 st
Cutting ring ø8 1.4571
Partnumber: S08LL/71
Angle
0 °

Brand Name
Volz

Diameter pipe
8 mm

Dimension D1
8 mm

Dimension D2
4 mm

Dimension L1
31.5 mm

Dimension L2
23.5 mm

Dimension L3
8.5 mm

Dimension S1
14 mm

Dimension S2
17 mm

Dimension T2
18

Dimension i
8 mm

Material
Stainless steel

Material quality
1.4571 / AISI316Ti

Model code
XGEV 08 LM 10x1

Pressure max.
100 bar

REACH compliant
Yes

RoHs compliant
Yes

Safety factor
4

Series
LL

Temperature max.
+400 °C

Temperature min.
-60 °C

Thread T1
M14x1,5

Thread T2
M10x1 mm
Package size
1 st

Barcode
446471

Gross weight
0,04 Kg

Net weight
0,04 Kg

Country of origin
DEU

Intrastat code
73072910

Temperature/Pressure reductions:
-60°C° - +20°C = 0%.
+20°C - +50°C = 4,5%.
+50°C - +100°C = 11%.
+100°C - +200°C = 20%.
+200°C - +300°C = 29%.
+300°C - +400°C = 33%.
