Reduction - ø10S female x ø8S - o-ring seal

Temperature/pressurereduction:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%

Varenummer:

FXREDSD1008S

Pakke str.:

1 pcs

Min. bestillingsenhed er:

1 pcs

Tilbehør (4)

FIDS08LS - Dobbelt skærering - ø08L

Varenummer: FIDS08LS

FIM08S - Omløber - ø8S - M16x1.5

Varenummer: FIM08S

FIWDDS08LS - Dobbelt skærering WDDS - ø8L/S - pakning

Varenummer: FIWDDS08LS

M08S - Omløber - ø8S - M16x1.5

Varenummer: M08S

Specifikationer
Dimensioner og forsendelse

Angle

0 °

Brand Name

Stauff

Corrosion resistance

1200 hours salt spray DIN EN ISO 9227

Diameter pipe

10 - 8 mm

Dimension D1

10 mm

Dimension D1

10 mm

Dimension D2

8 mm

Dimension D3

5 mm

Dimension D4

5 mm

Dimension L

33 mm

Dimension L1

42 mm

Dimension L2

27.5 mm

Dimension S1

17 mm

Dimension S2

22 mm

Dimension S3

19 mm

Material

Steel

Model code

FI-REDSD-10/08S-V-W3-DKO

Pressure max.

800 bar

REACH compliant

Yes

RoHs compliant

Yes

Safety factor

Sealing material

FKM/FPM (Viton®)

Series

Surface treatment

Zinc-Nickel plated

Temperature max.

+200 °C

Temperature min.

+25 °C

Thread inner metric

M18x1,5 MM

Thread outer metric

M16x1,5

Pakke str.

1 pcs

Stregkode

5704334876113

Brutto vægt

Netto vægt

0,061 Kg

Oprindelsesland

deu

Intrastat varekode

73071110

Produkt information

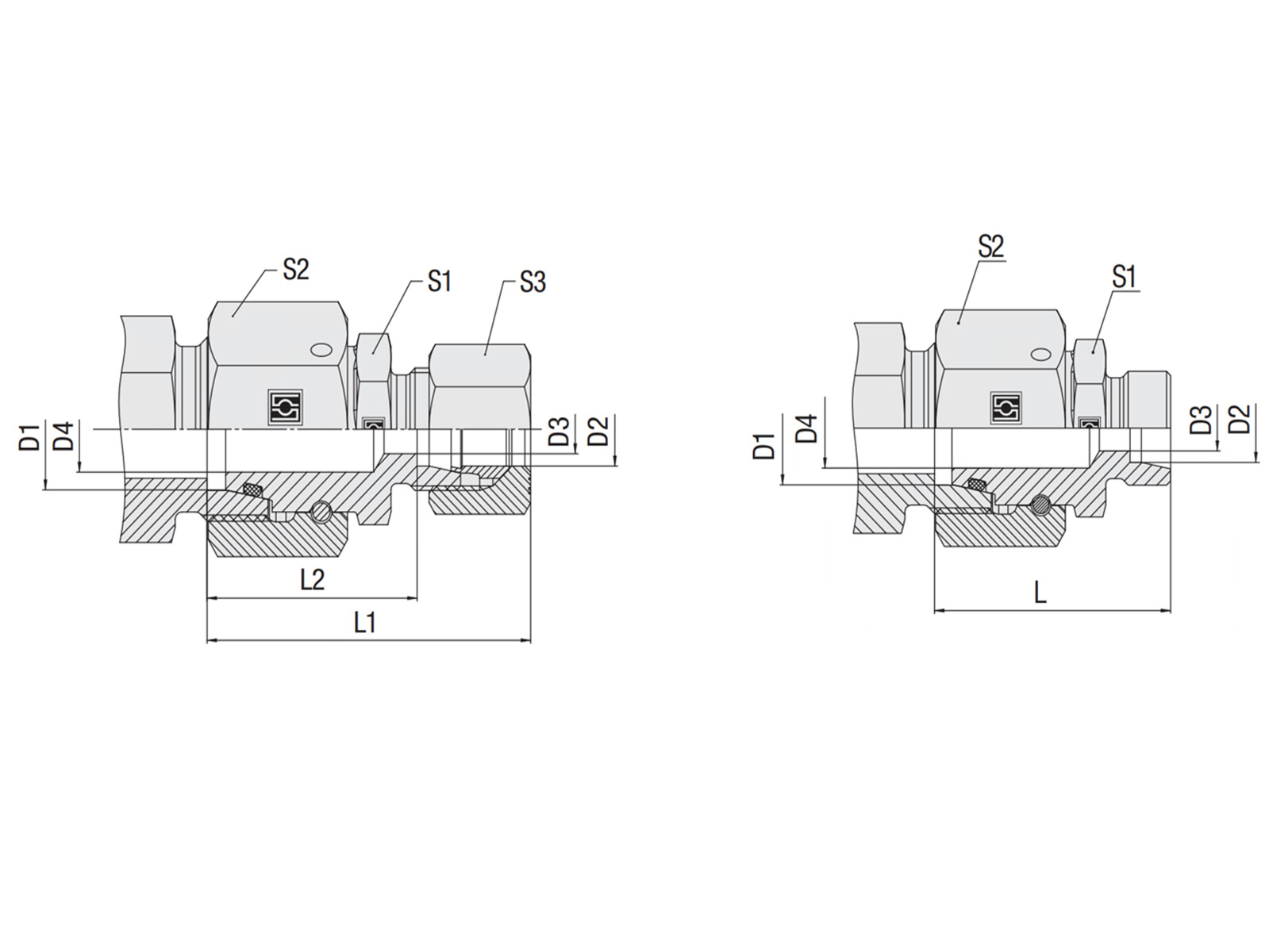

Målskitse

Temperature/pressurereduction:
-40°C - +120°C = 0%.
+120°C - +150°C = 11%.
+150°C - +175°C = 15%.
+175°C - +200°C = 19%.
+200°C - +250°C = 28%

Bemærk: Åbning af 3D-filer kræver et program der understøtter fil-formatet
