SD5/5-P(KG3-120)/18L/18L/18L/18L/18L/AET, Walvoil

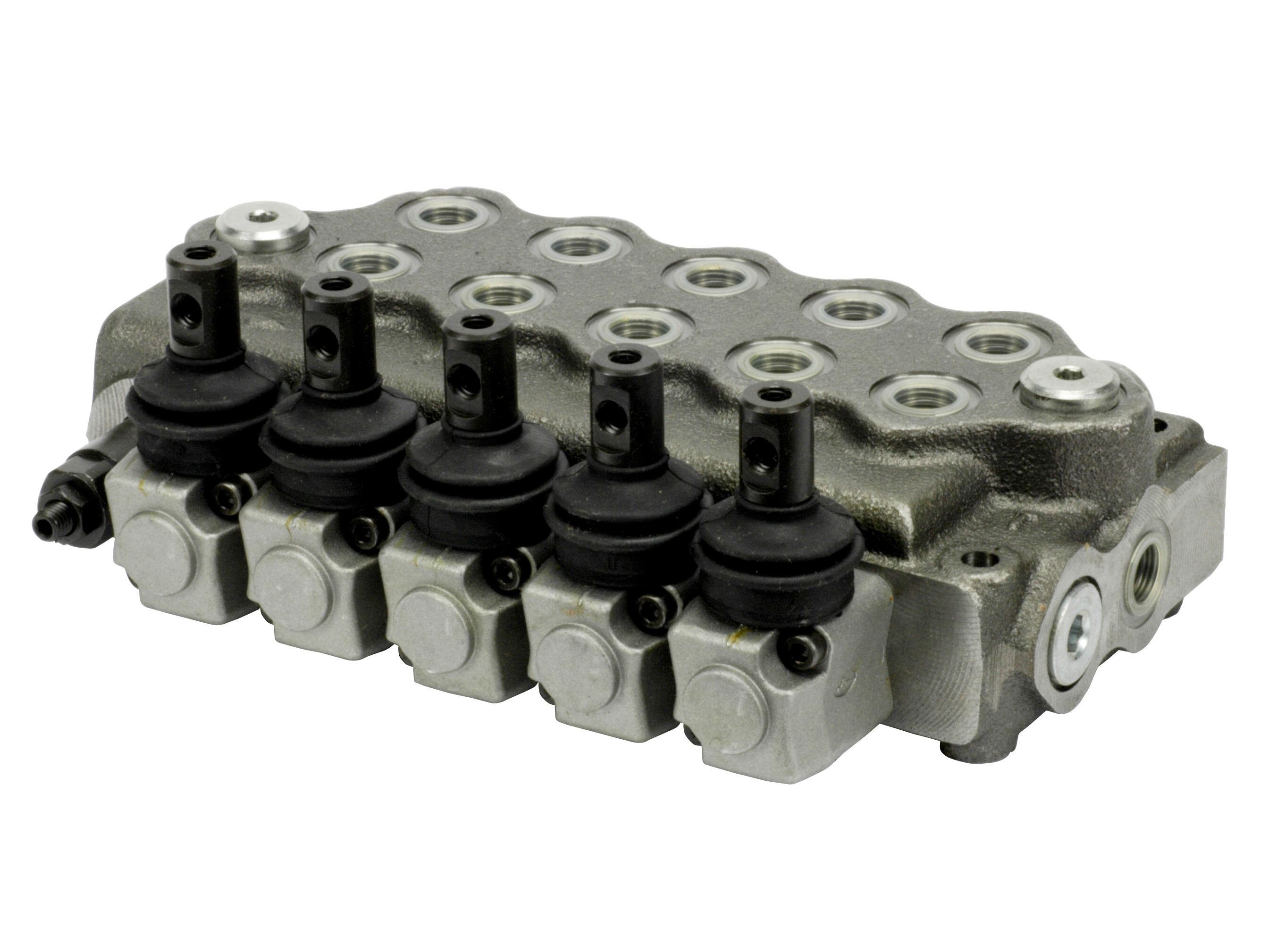

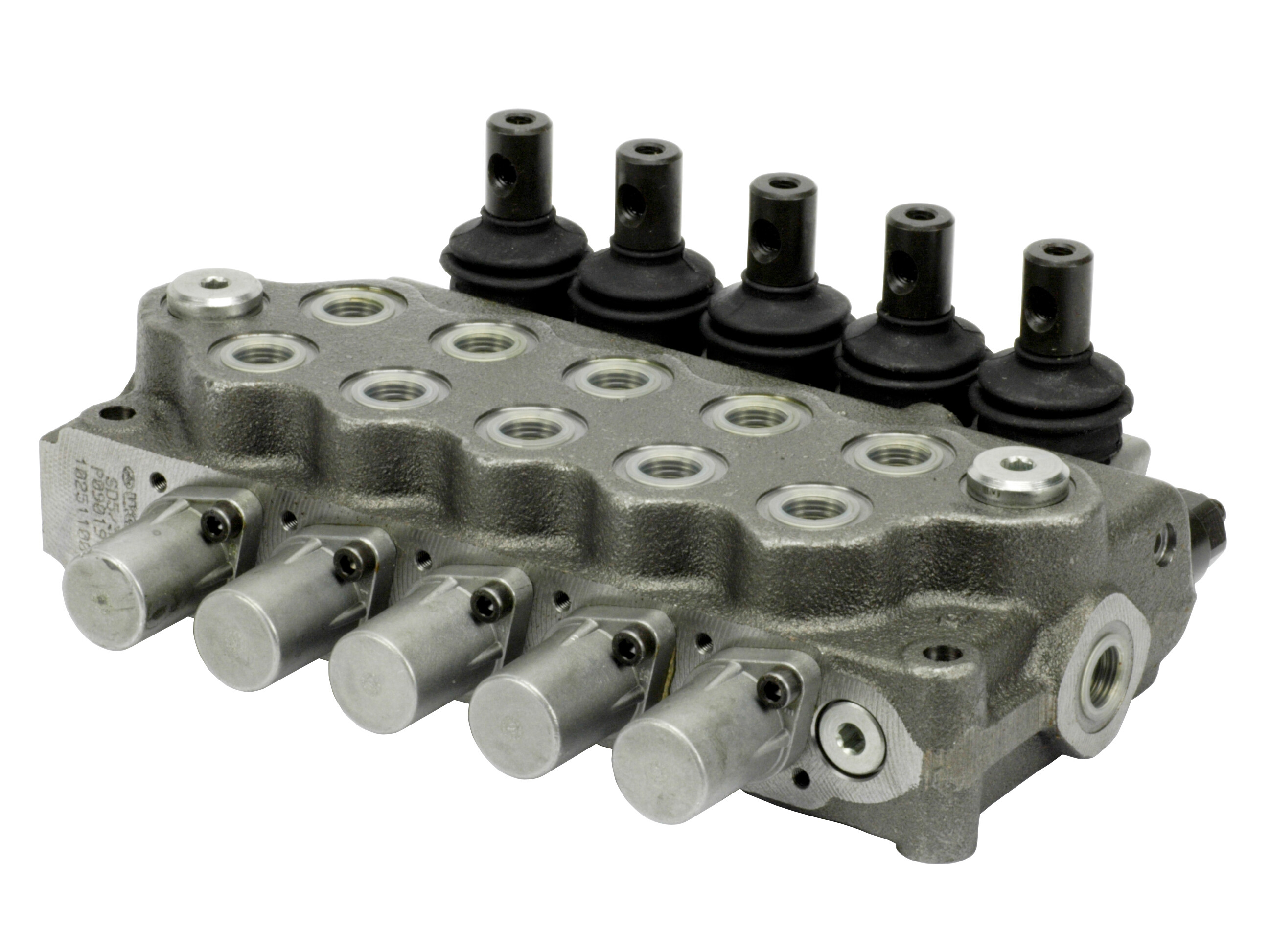

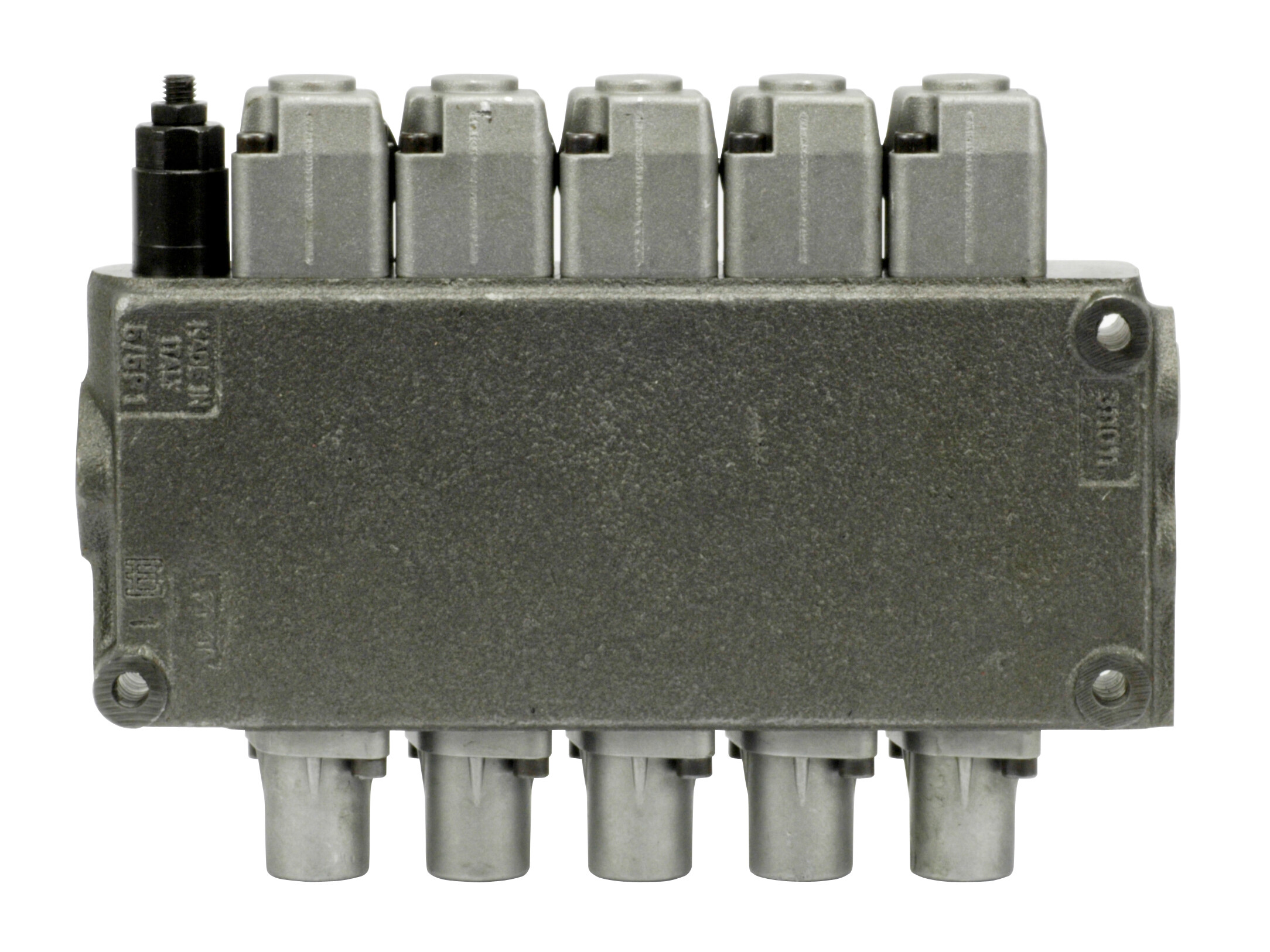

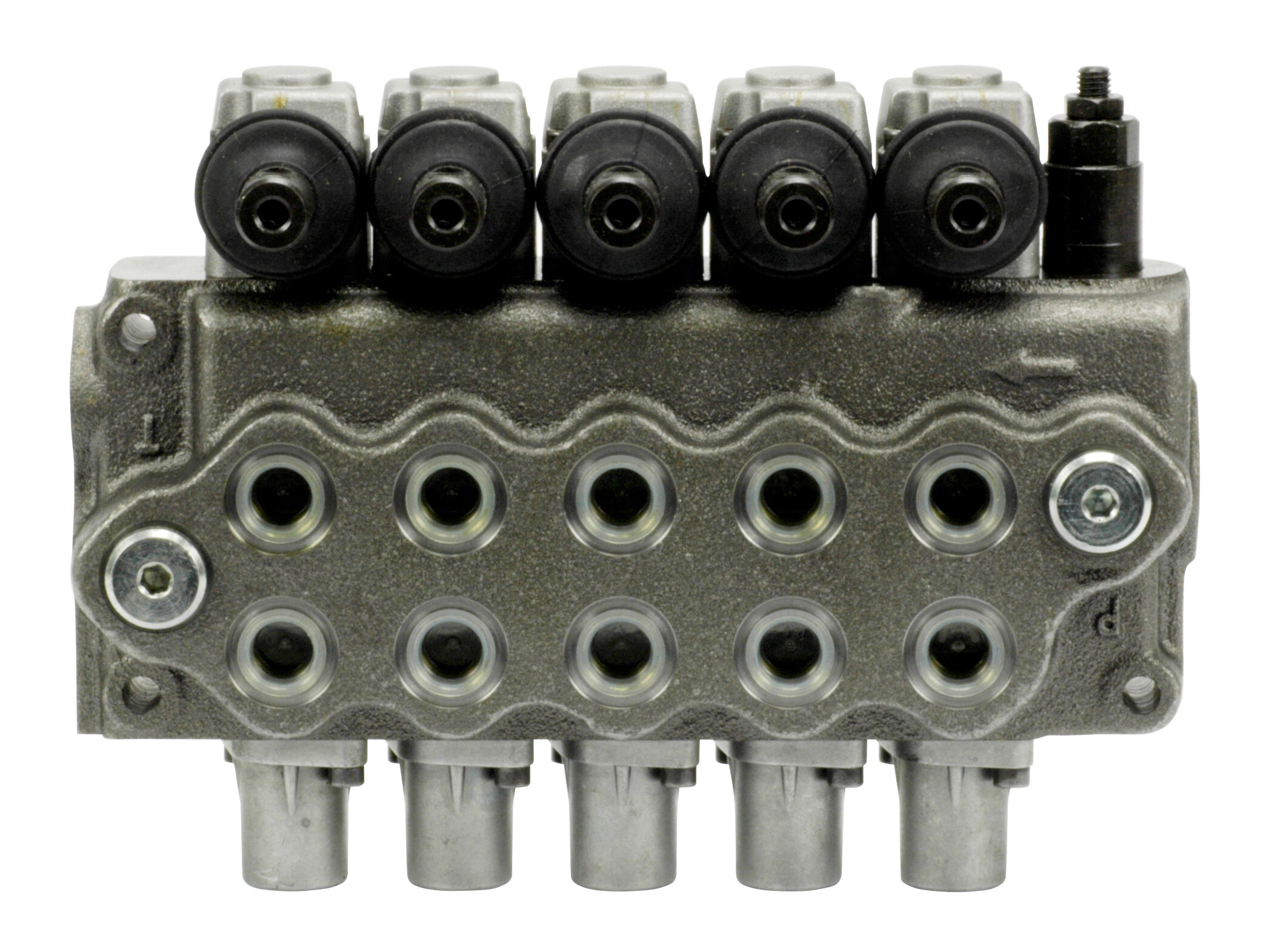

5-sektions SD5 monoblok retningsventil med indbygget trykbegrænsningsventil og parallelforbundne glidere. Manuelt aktiverede med håndtag.

Gliderfunktion: 5 x dobbeltvirkende med port A og B spærret i neutralstilling. Fjedercentrerede.

Åbent center med gennemløb port P til T i neutralstilling.

AET = Forberedt for montering af trykvidereføringsbøsning (port afproppet).



Maks. arbejdstryk, porte : P, A, B = 315 bar (parallel), 250 bar (serie). T = 25 bar.

Nominel flow, Q: 45 l/min.

Tilslutninger (BSPP): P, C = 3/8". A, B = 3/8". T = 3/8".

OBS: Ventilerne leveres uden håndtag - disse skal bestilles separat.

Varenummer:
102511001

Pakke str.:
0 pcs

Min. bestillingsenhed er:
1 pcs
Håndtag AL01-M8x120, Walvoil L/SDM080,SD4,SD5
Varenummer: 170011012
Håndtag AL01-M8x150, Walvoil L/SD6
Varenummer: 170011015
O-ring
Varenummer: 15.88X2.62
Håndtagshus SD4, SD5, SD6, DF5
Varenummer: 5LEV105000
SD5/8 monteringssæt neutral, fjeder retur fra position 1+2
Varenummer: 5V08105000
Antal sektioner
5

Arbejdsporte
G 3/8 BSP

Flow Nominel
45 lpm

Forureningsgrad maks.
-/19/16 - ISO 4406

Håndtag
Eksklusiv

Materiale
Støbejern

Model kode
SD5/5-P(KG3-120)/18L/18L/18L/18L/18L/AET

Mærke navn
Walvoil

Olieviskositet anbefalet
12 - 400 cSt

Port P
G 3/8 BSP

Port T
G 3/8 BSP

Tryk T maks.
25 bar

Tryk maks.
350 bar

Trykbegrænsningsventil
Ja

Trykindstilling maks.
200 bar

Trykindstilling min.
63 bar

Trykvidereføring
Nej
Pakke str.
0 pcs

Stregkode
5704334051381

Brutto vægt
10,13 Kg

Netto vægt
10,13 Kg

Oprindelsesland
ITA

Intrastat varekode
84812010

5-sektions SD5 monoblok retningsventil med indbygget trykbegrænsningsventil og parallelforbundne glidere. Manuelt aktiverede med håndtag.

Gliderfunktion: 5 x dobbeltvirkende med port A og B spærret i neutralstilling. Fjedercentrerede.

Åbent center med gennemløb port P til T i neutralstilling.

AET = Forberedt for montering af trykvidereføringsbøsning (port afproppet).



Maks. arbejdstryk, porte : P, A, B = 315 bar (parallel), 250 bar (serie). T = 25 bar.

Nominel flow, Q: 45 l/min.

Tilslutninger (BSPP): P, C = 3/8". A, B = 3/8". T = 3/8".

OBS: Ventilerne leveres uden håndtag - disse skal bestilles separat.
